EURO-Jabelmann Gülleseparator GS 8800/2 Wechselbr.
SKU
2,5,000521
Kategorien Gülleseparatoren, Wechselbrücke – Variante
Details

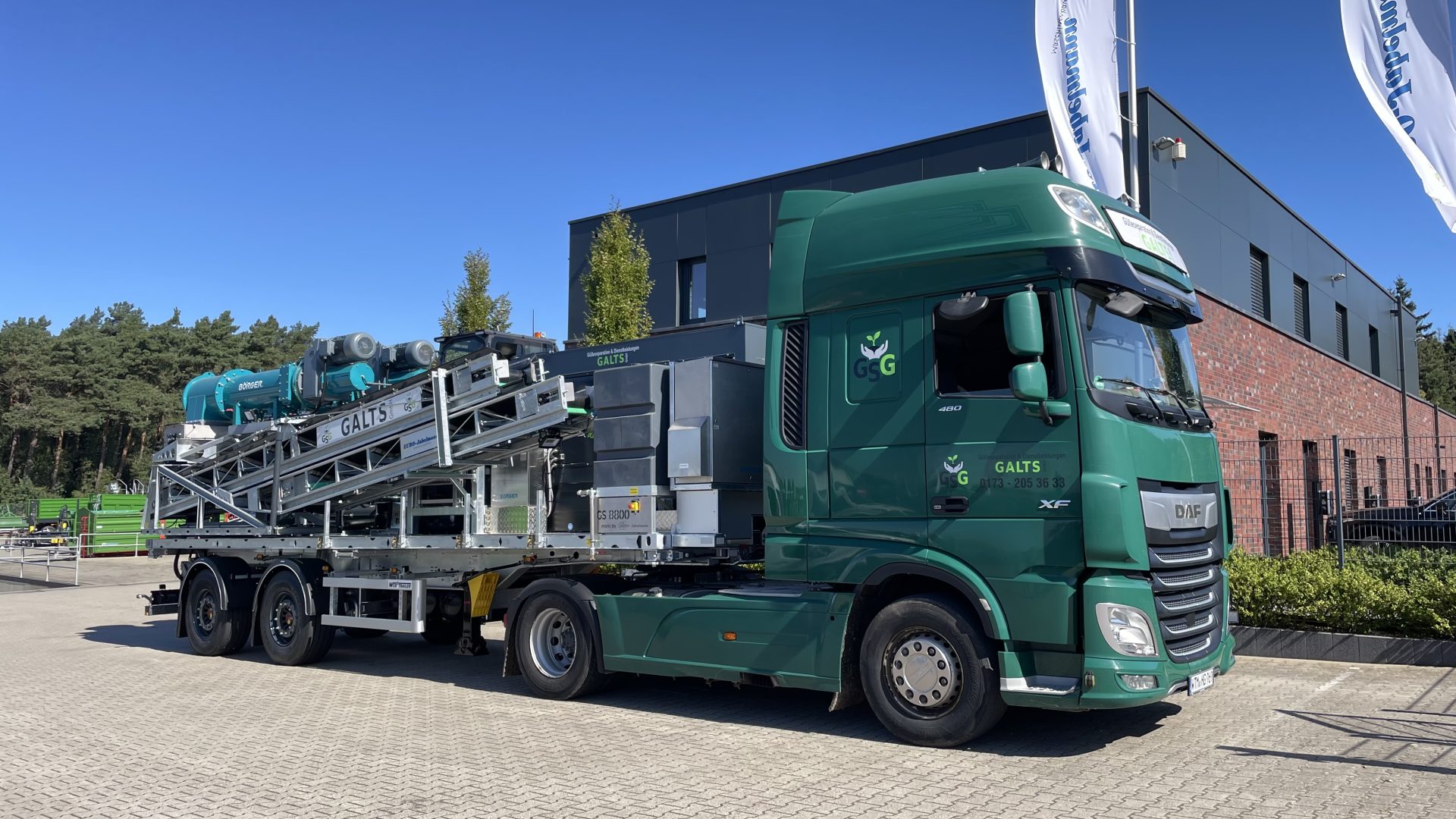

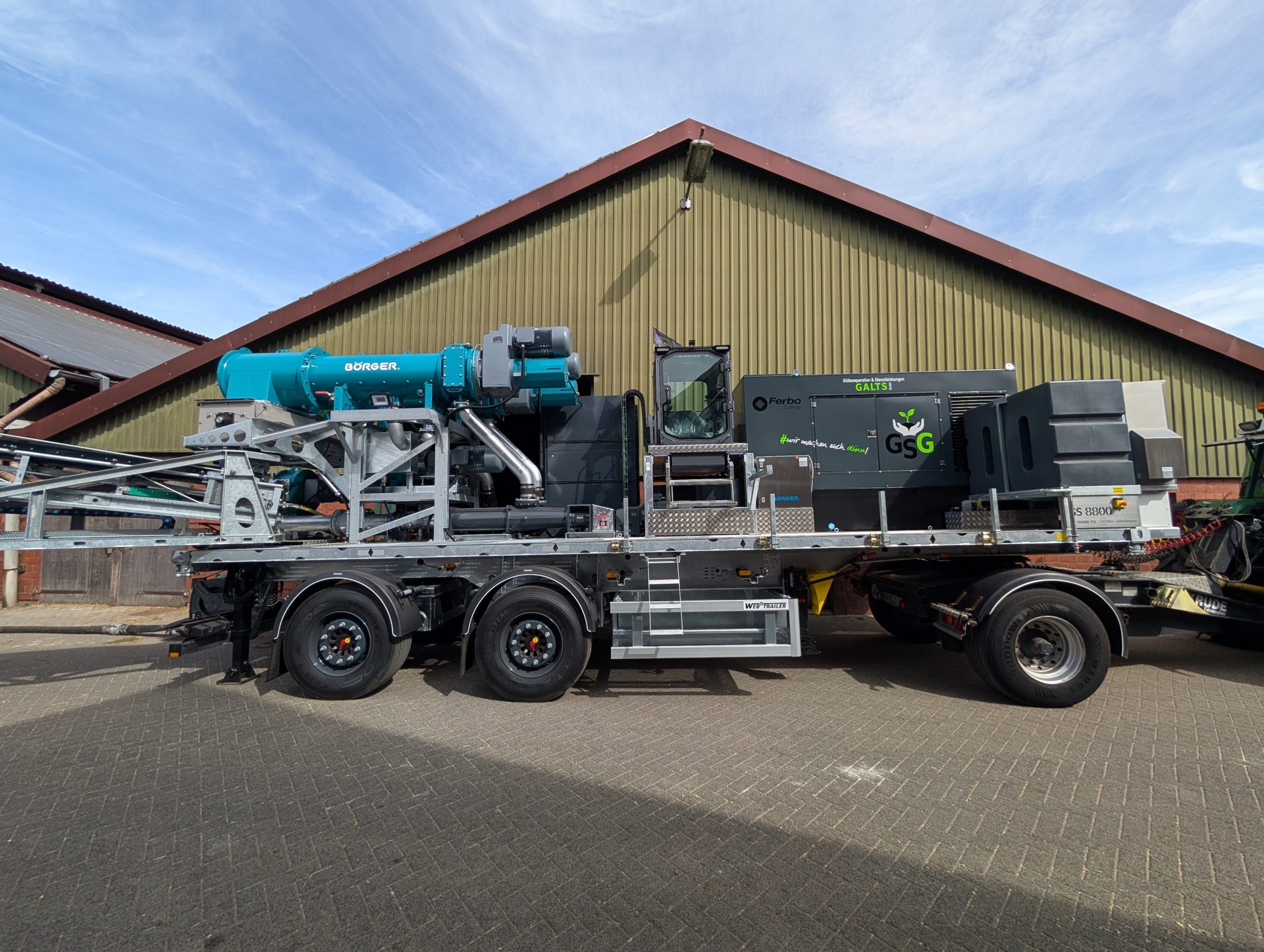

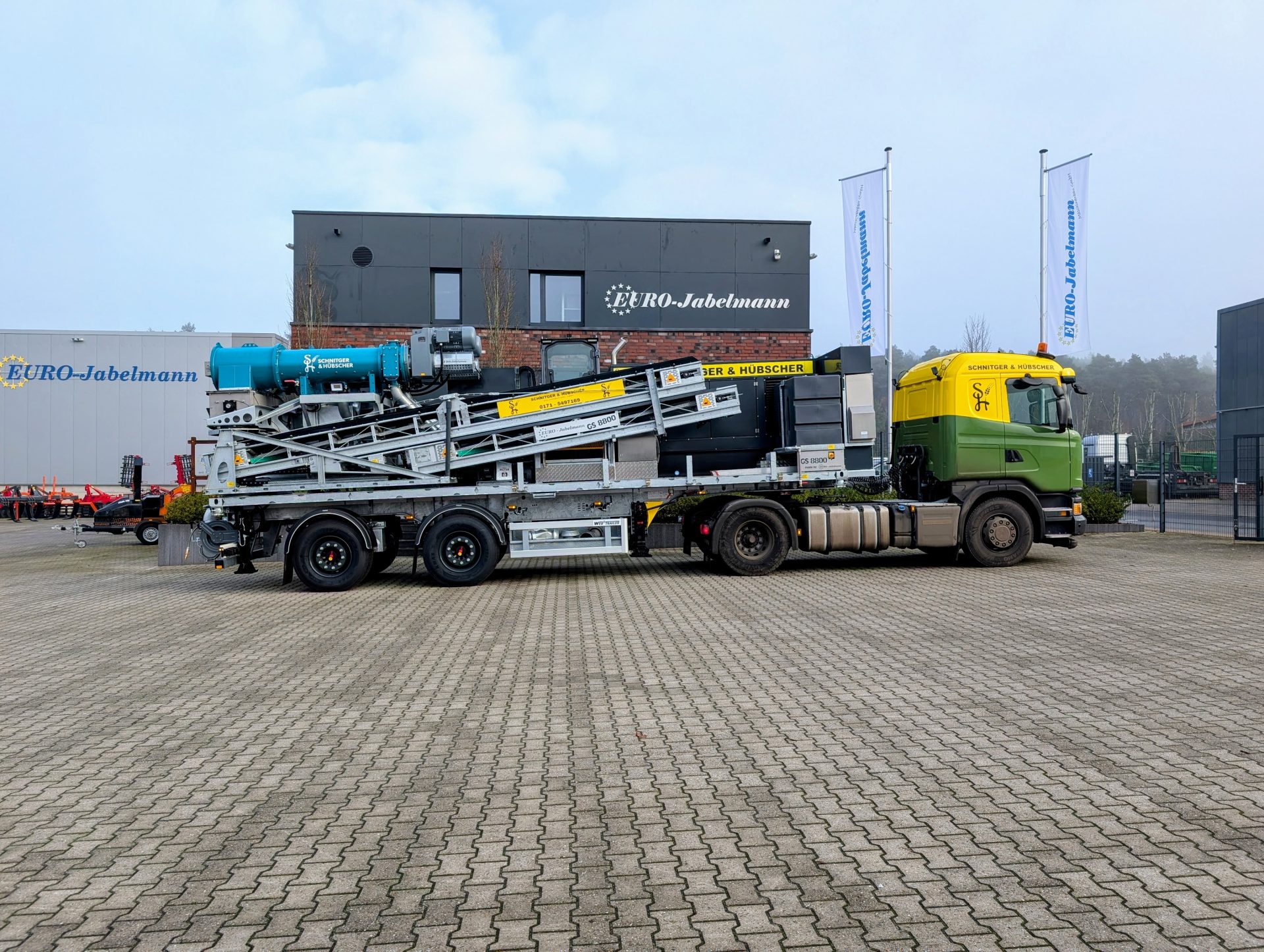

EURO-Jabelmann Gülleseparator GS 8800/2
Fahrzeug (Containerchassis) wird kundenseitig gestellt:
– 30 Fuss (30ft) Containeraufnahme
o Aufnahmepunkt lange Seite Mitte – Mitte Verriegelung 8918 mm
o Aufnahmepunkt breite Seite Mitte – Mitte Verriegelung 2259 mm
– Aufnahmehöhe sollte auf Fahrniveau 1240 mm nicht überschreiten
– Aufnahmefläche sollte eben sein, um eine gleichmäßige Gewichtsverteilung generieren zu können
– Separatoraufbau im Standard mit ca. 18t sollte möglich sein
o Schwerpunkt ca. 1800 mm vom Heck
– Zeichnung des Fahrzeugherstellers ist der Konstruktion einzureichen
Technik bestehend aus:

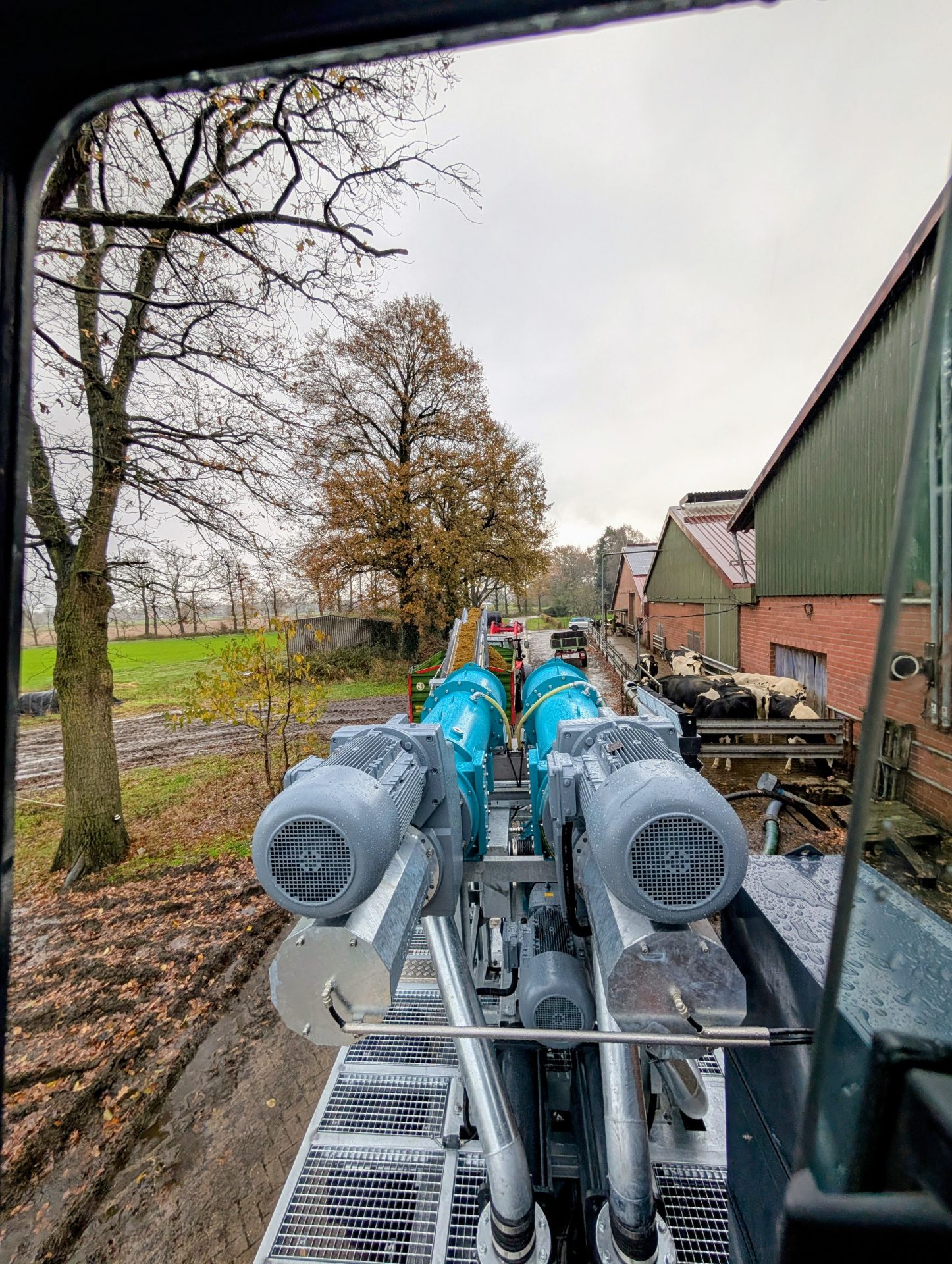

– 2x BÖRGER RC 150 HP
o Leistung ca. 100m³/h bis 280m³/h möglich (Gesamtleistung)
o TS-Gehalt Dickstoffmasse 20-35%
o Austrittsmenge Dickstoffmasse 2-16t (pro Separator)
o Mindest-TS-Gehalt 5% bei Zufuhr
o Druckbereich 1-6bar
o Pneumatisch verstellbar
o 2x Vorratsbehälter für Multidiskverstellung

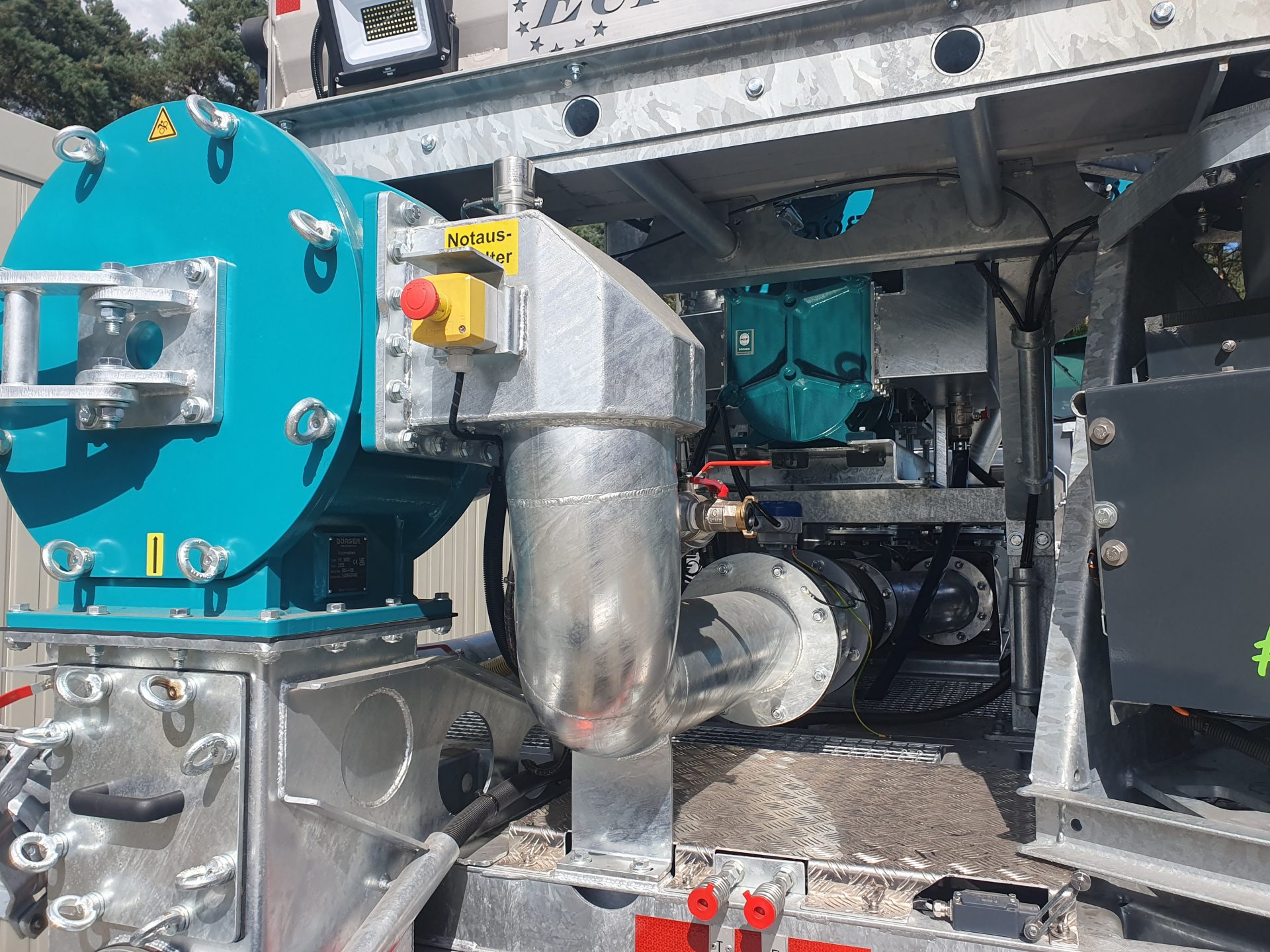

– Vorgeschalteter BÖRGER Rotorrechen RR9000 (Optional: RR6000)
o Antriebsleistung max. 15kW
o Durchsatz bis max. 540m³/h
o Betriebsdruck max. 2bar
o Max. Mediumtemperatur 80°C
o Umgebungstemperatur 0-40°C
o 8“ Anschluss

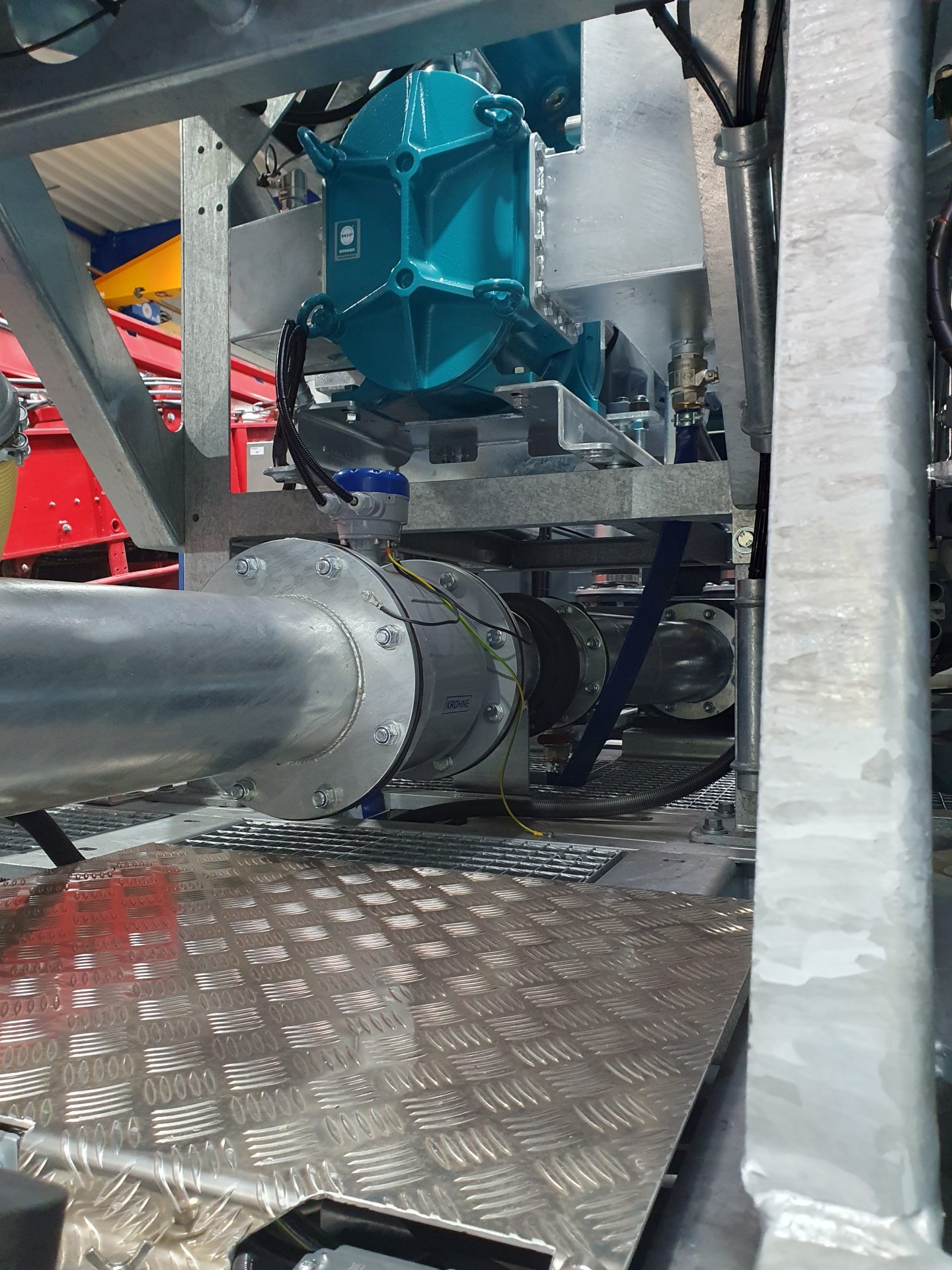

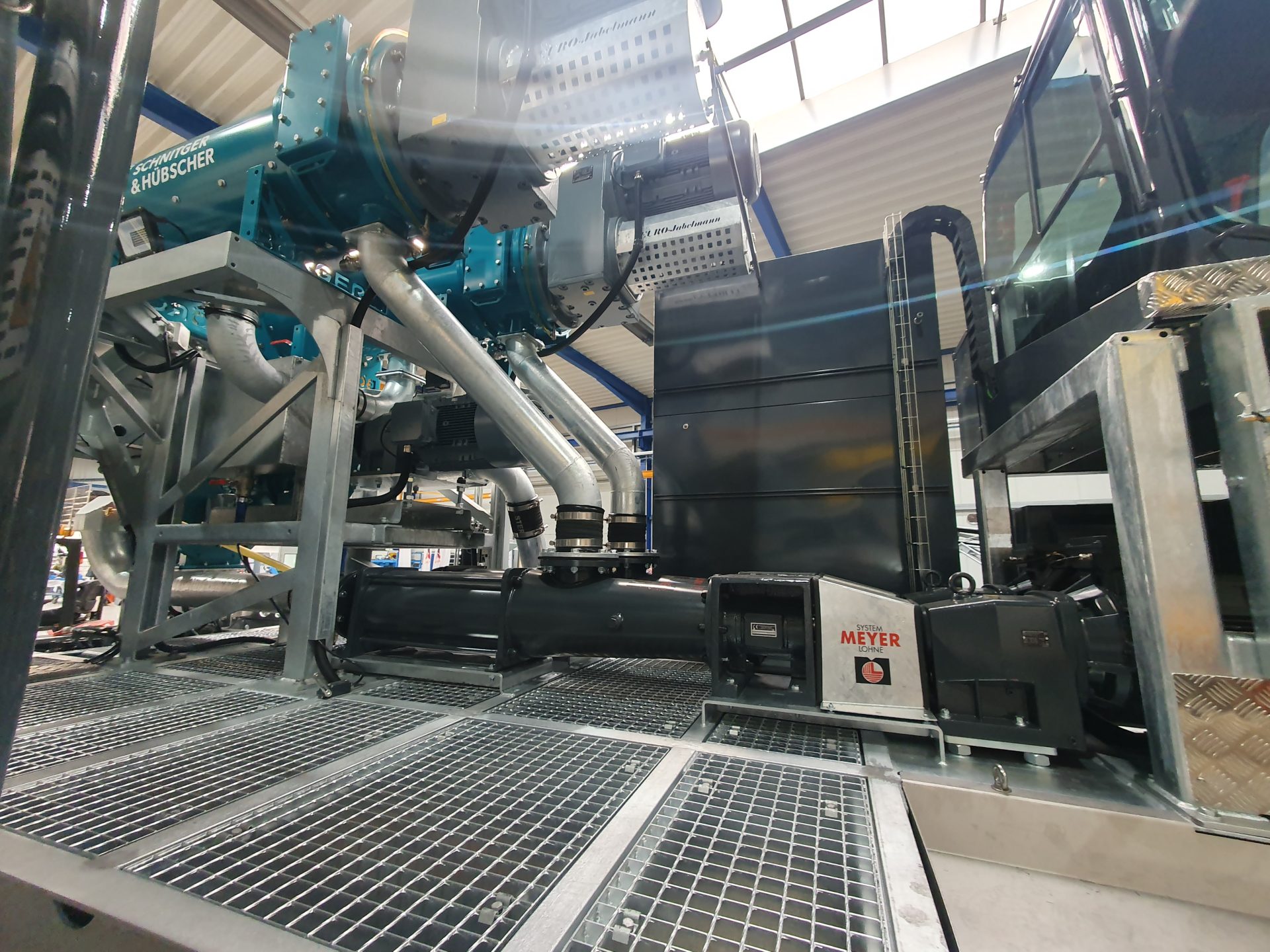

– Ansaugung

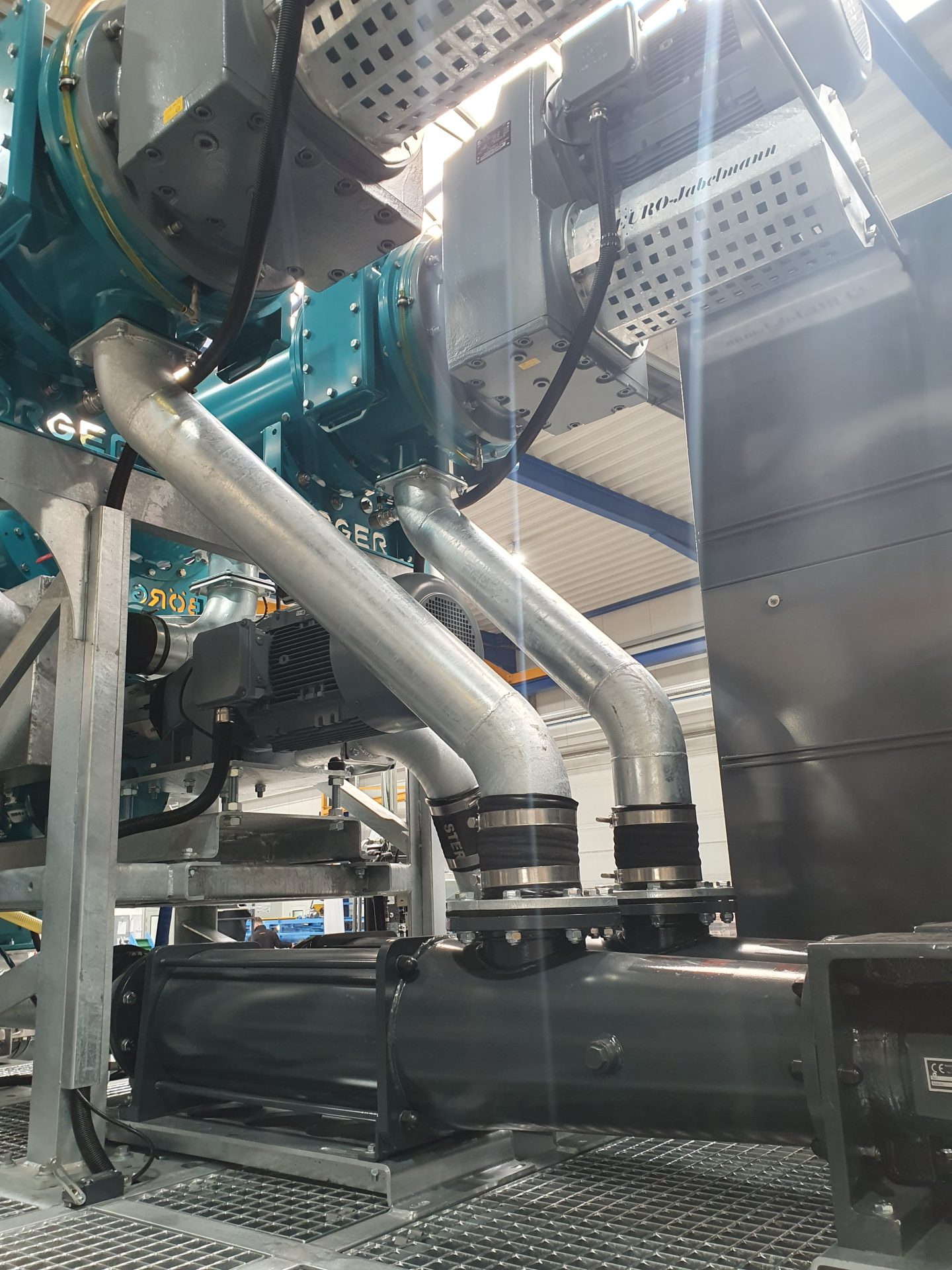

o 2x Meyer Lohne MEF 1S125 GF
• Schneckenexzenterpumpen
o Sammeltonne
• Zulauf 8“
• Abgang 2×6“
o Zulauf 8“ (200mm) Rohrleitung am Heck mit Schwenkkranz und KKM-Schnellkupplung
o Schieber beidseitig (standardmäßig pneumatisch)
o Steinfang mit KKM-Schnellkupplung zur täglichen Reinigung
– Flüssigphase
o Filtratpumpe BÖRGER FL776
• Förderleistung pro Umdrehung ca. 8,4l
• Förderstrom Q max. 240 m³/h
• Drehzahl 50-600 1/min
• Betriebsdruck max. 8 bar
o Abgang 6“ Rohrleitung mit KKM-Schnellkupplung am Heck

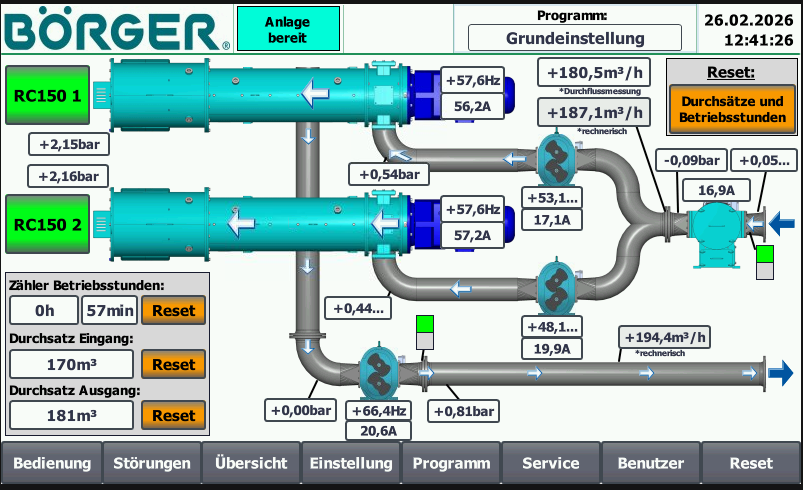

– Steuerungstechnik der Fa. BÖRGER
o Einzelpumpensteuerung
o Vorgeschalteter Zerkleinerer

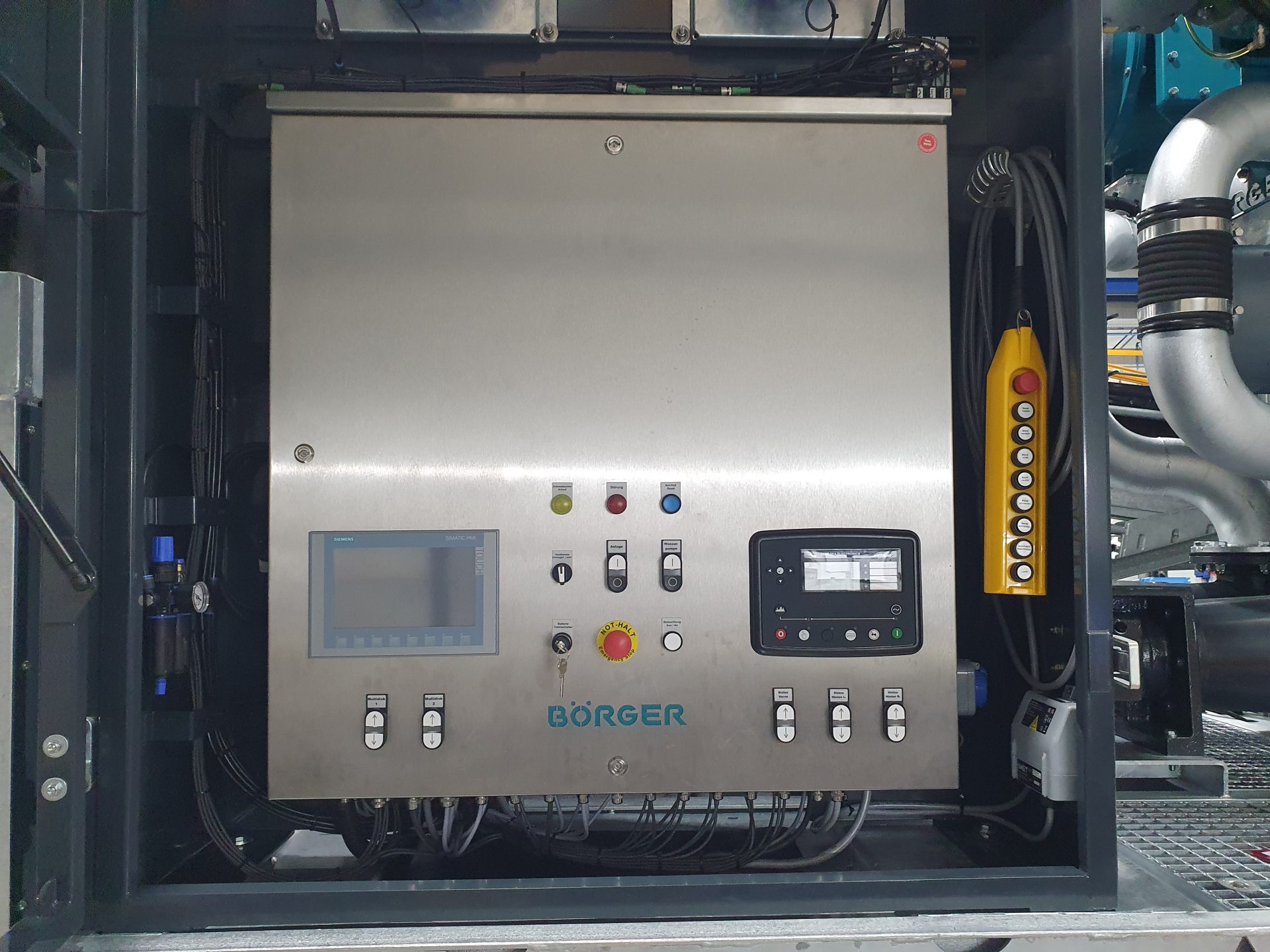

o Zentraler Schaltschrank (Steuerungseinheit mit Siemens-Steuerung)
o 2x Frequenzumrichter-Schränke belüftet
• Frequenzumrichter Siemens
• 1x Zerkleinerer
• 2x Zulaufpumpen
• 1x Filtratpumpe
• 2x Separatoren
o Unterverteilung für die einzelnen Schaltschränke
o Fernwartungsmodul IXON (GSM-Modul)
• SIM-Karte (Datenkarte) ist kundenseitig vor Inbetriebnahme zu stellen
o Drucküberwachung mit Ifm Sensoren

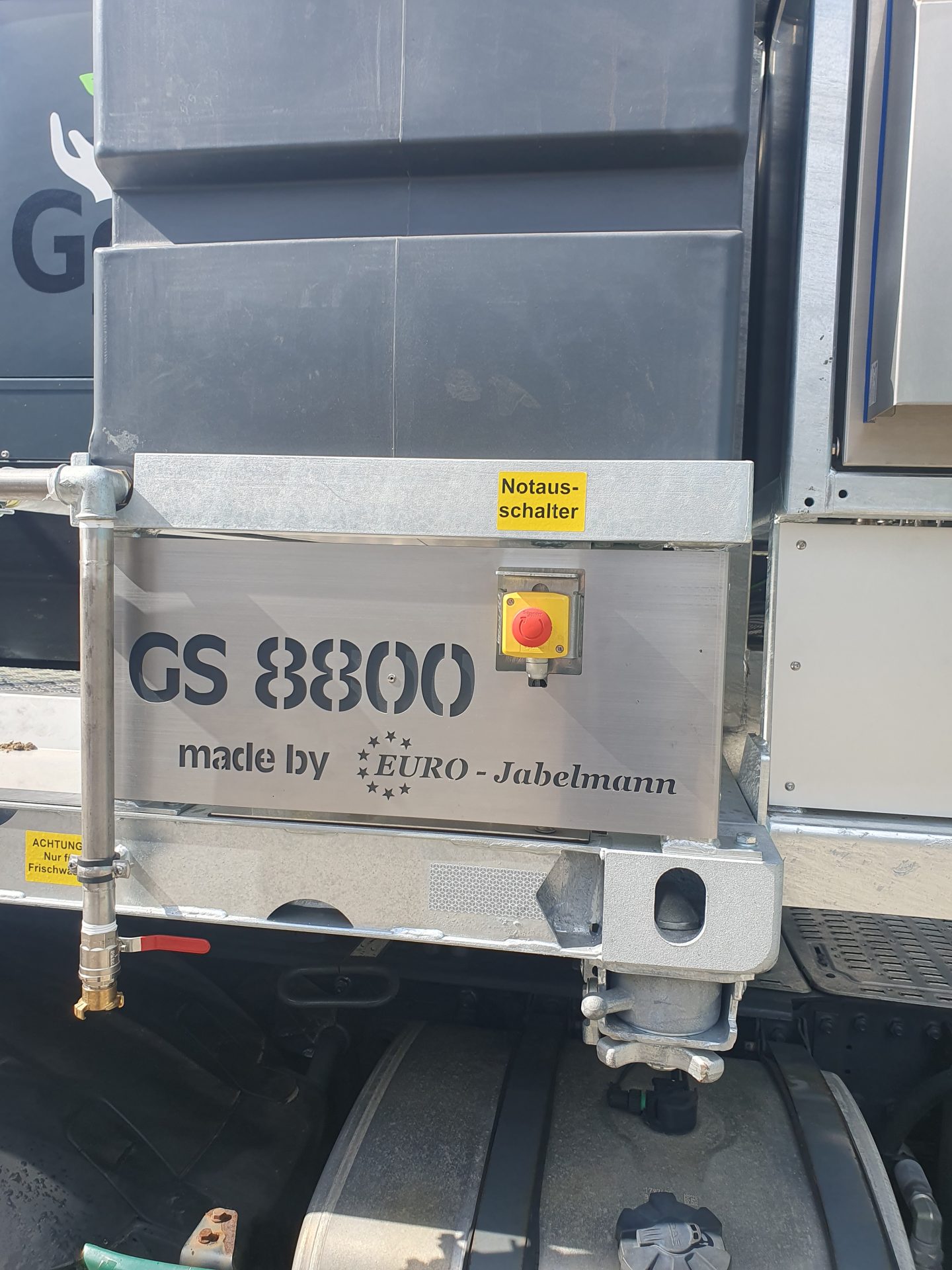

o Sicherheitsabschaltung Not-Aus

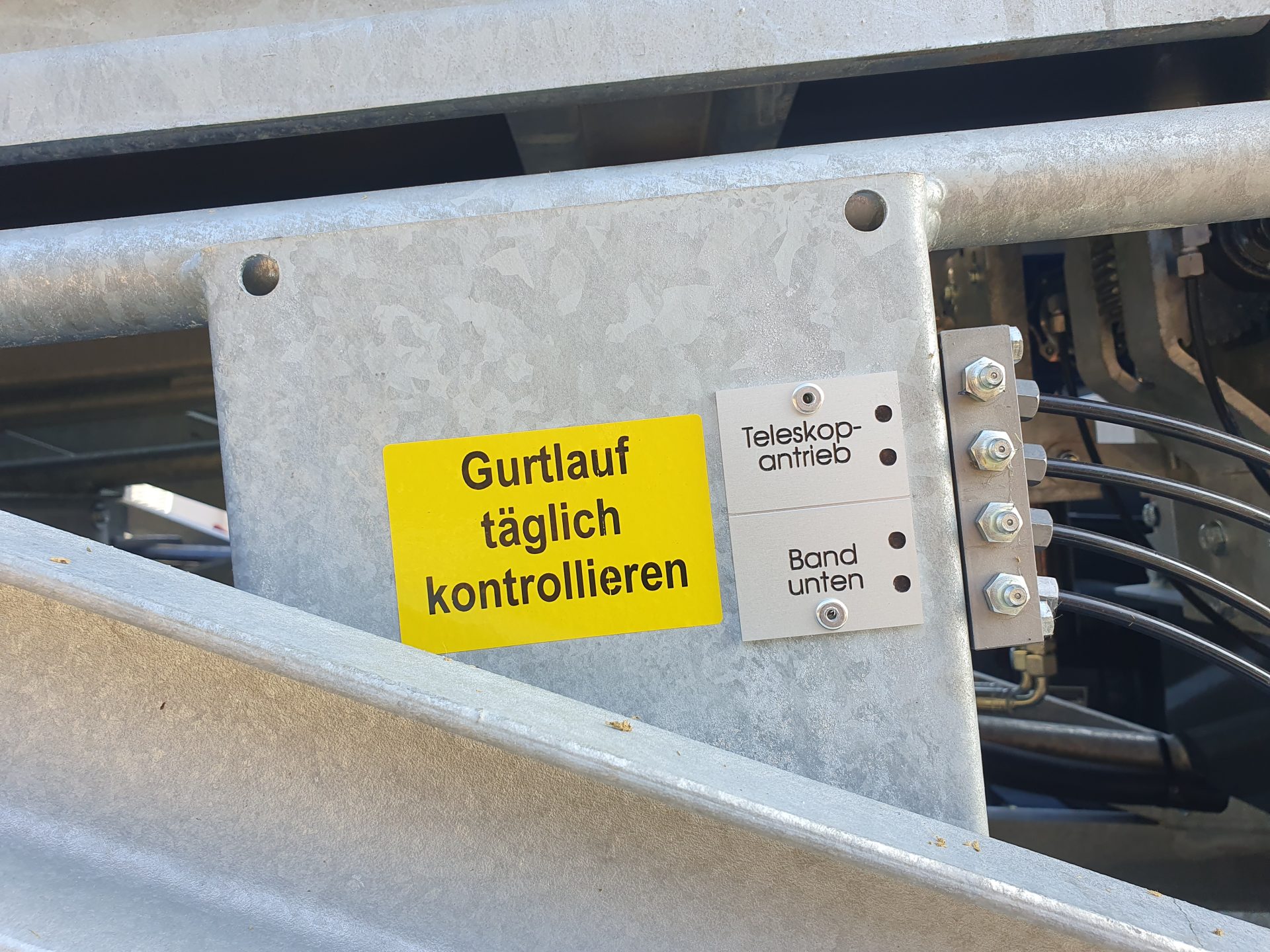

– Teleskopierbares Förderband
o Elektroklemmkasten
o 7m oberes Band
o 4m hydraulisch teleskopierbares Band
o Überladehöhe variiert je nach Fahrzeughöhe
o Hydraulische Höhenverstellung
• Mit Schlauchbruchsicherung
o Hydraulische Schwenkeinrichtung um 200°
o Trommelmotoren mit 2,2kW Leistung
o Schüttkegelsensor (Lichttaster) zur automatischen Abschaltung bei Erreichen des Füllstands
• Überbrückbar in der Steuerung
o Endlagen über Rollentaster

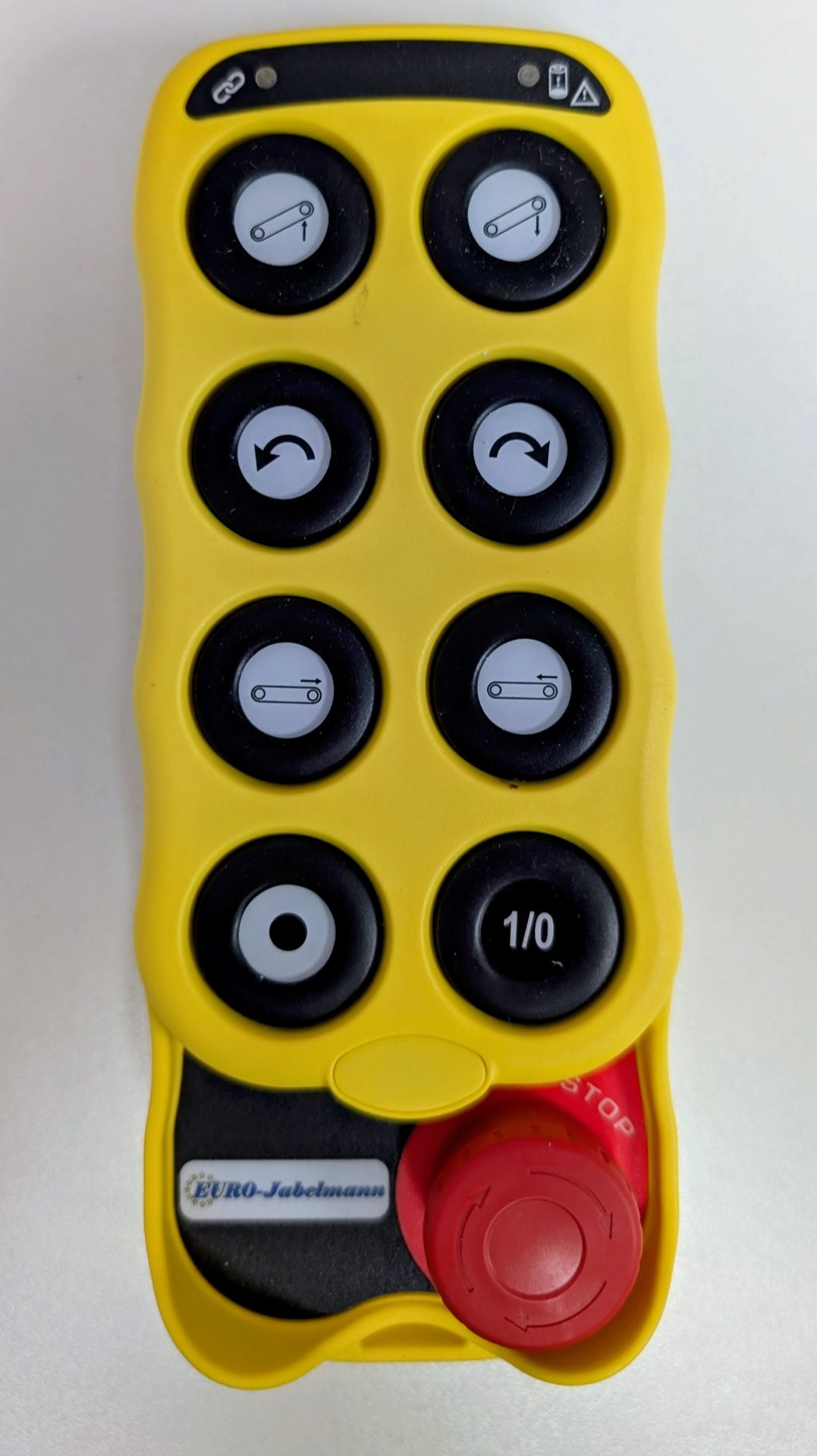

o Funkfernbedienung
• Akkubetrieben
• Ersatzakku
• Ladegerät 12V

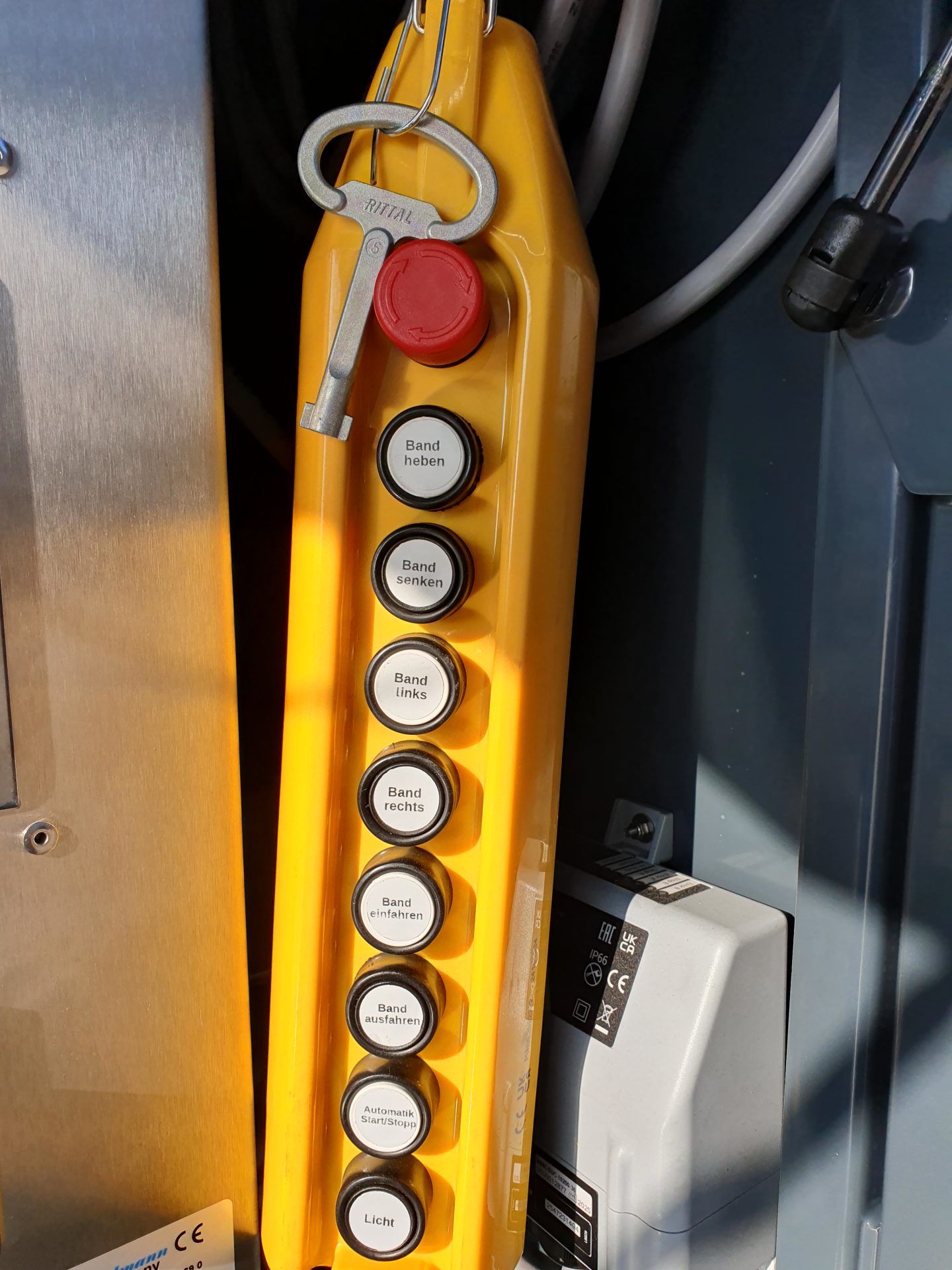

o Kabelfernbedienung
– Querförderer
o Trogförderschnecke unter Separatorenauswurf
o Abschaltung bei Öffnen der Serviceklappe
– Schmierung

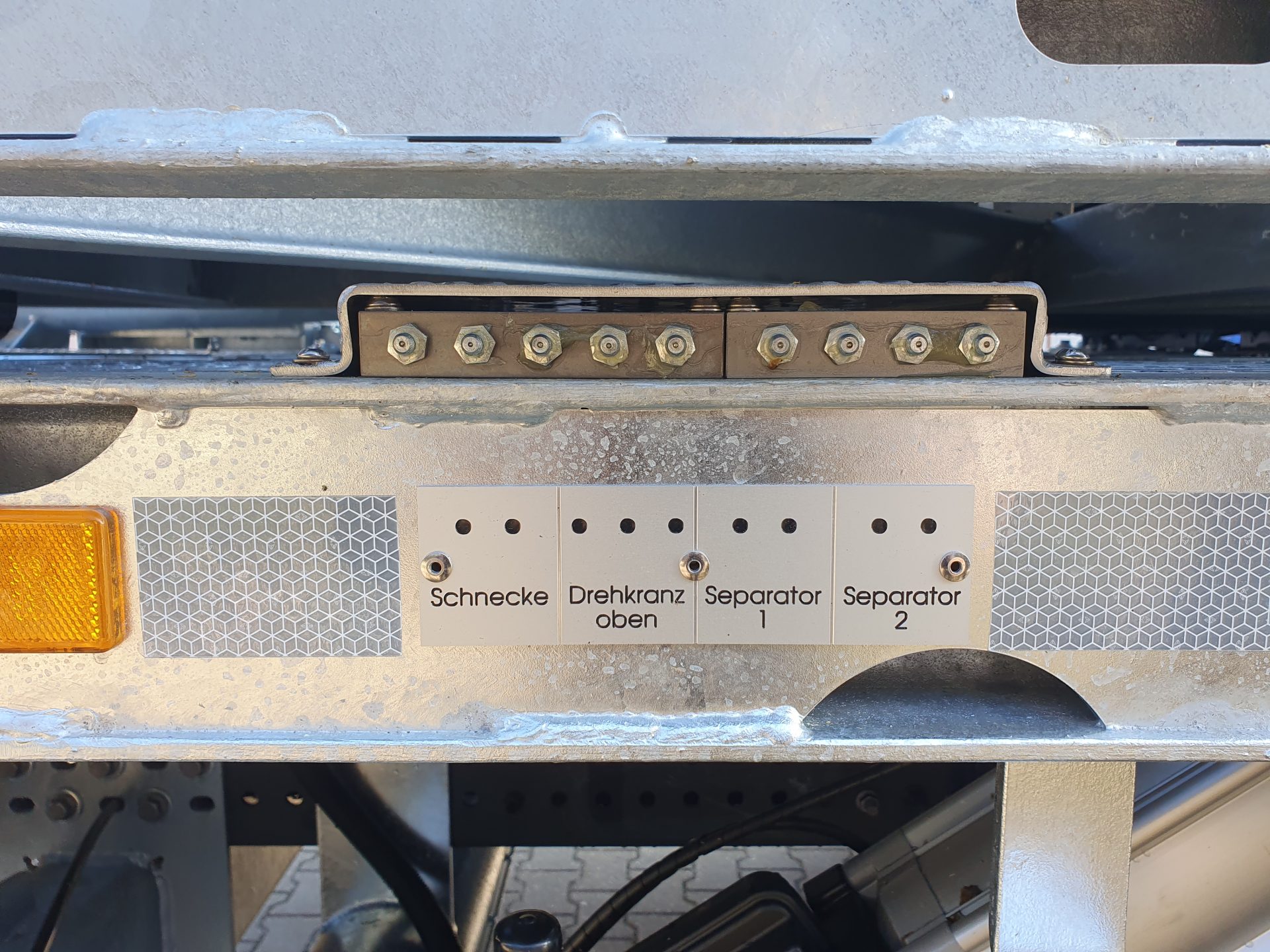

o Zentrale Schmierblöcke
• Förderbandseite
• Gekennzeichnet
– Beleuchtung (230V)
o LED-Strahler vorne am Band
o LED-Strahler am Schneckenkasten
o LED-Strahler Fahrerseite
o LED-Strahler Förderbandseite

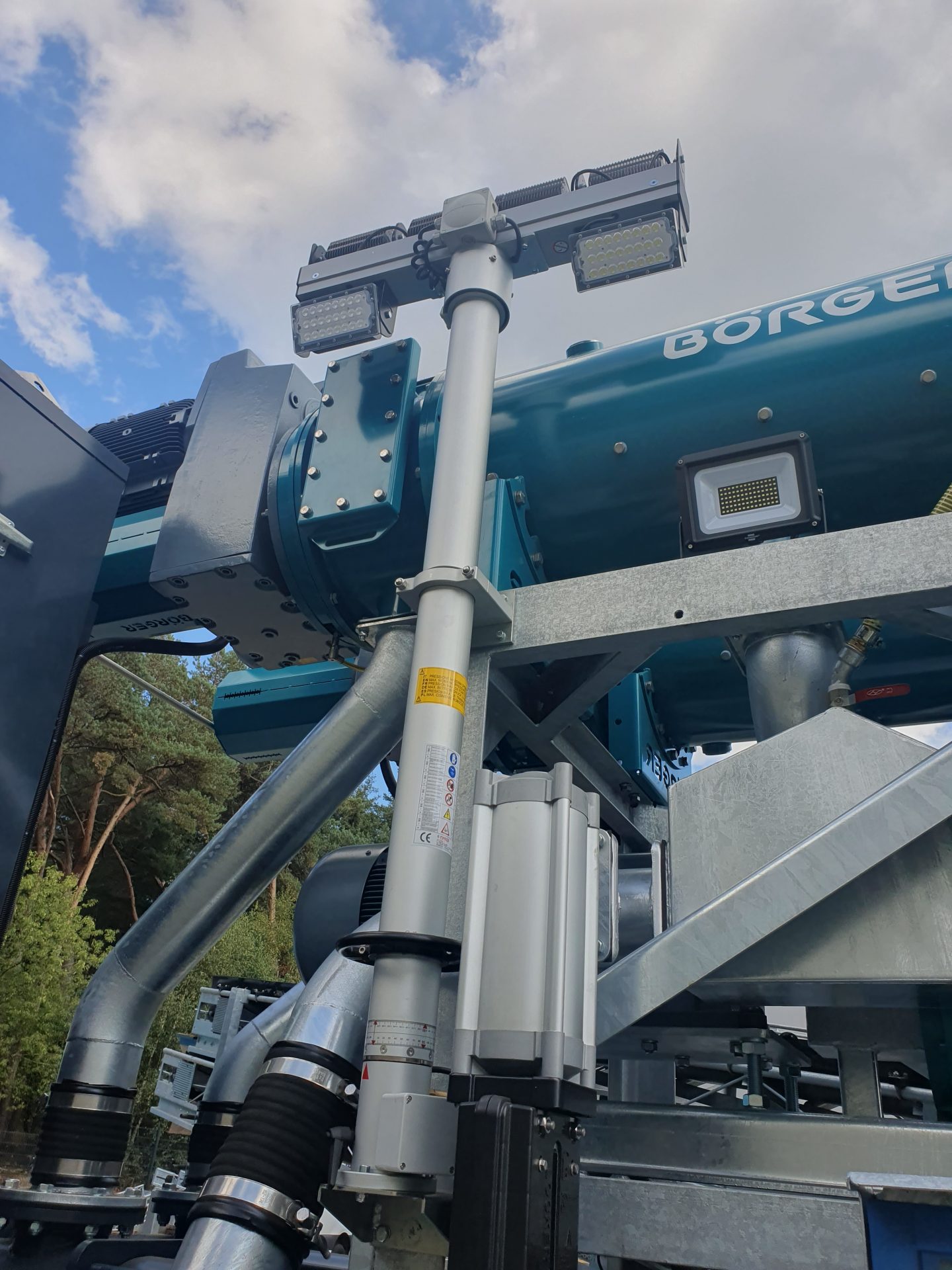

o Lichtmast pneumatisch höhenverstellbar
• 3,5m Masthöhe
• 6 LED-Arbeitsscheinwerfer
o Schaltbar
• Am Steuerungsschrank
• Mittels Funkfernbedienung
• Mittel Kabelfernbedienung
– Wasserversorgung
o Kreiselpumpe
• Gehäuse: Edelstahl
• Max. Wassertemperatur 0-50°C
• Max. zul. Betriebsdruck 6bar
• Max. Fördermenge 50l/min
• 1,1 kW Leistung
o Elektronischer Druckschalter
• Einstellbarer Druckbereich 0,5 – 8bar
• Max. Betriebsdruck 10bar
• Max. Wassertemperatur 5-45°C
• Max. Durchfluss <120 l/min
o Wassertank
• Tankgröße variiert je nach vorhandenem Platz am Fahrzeug

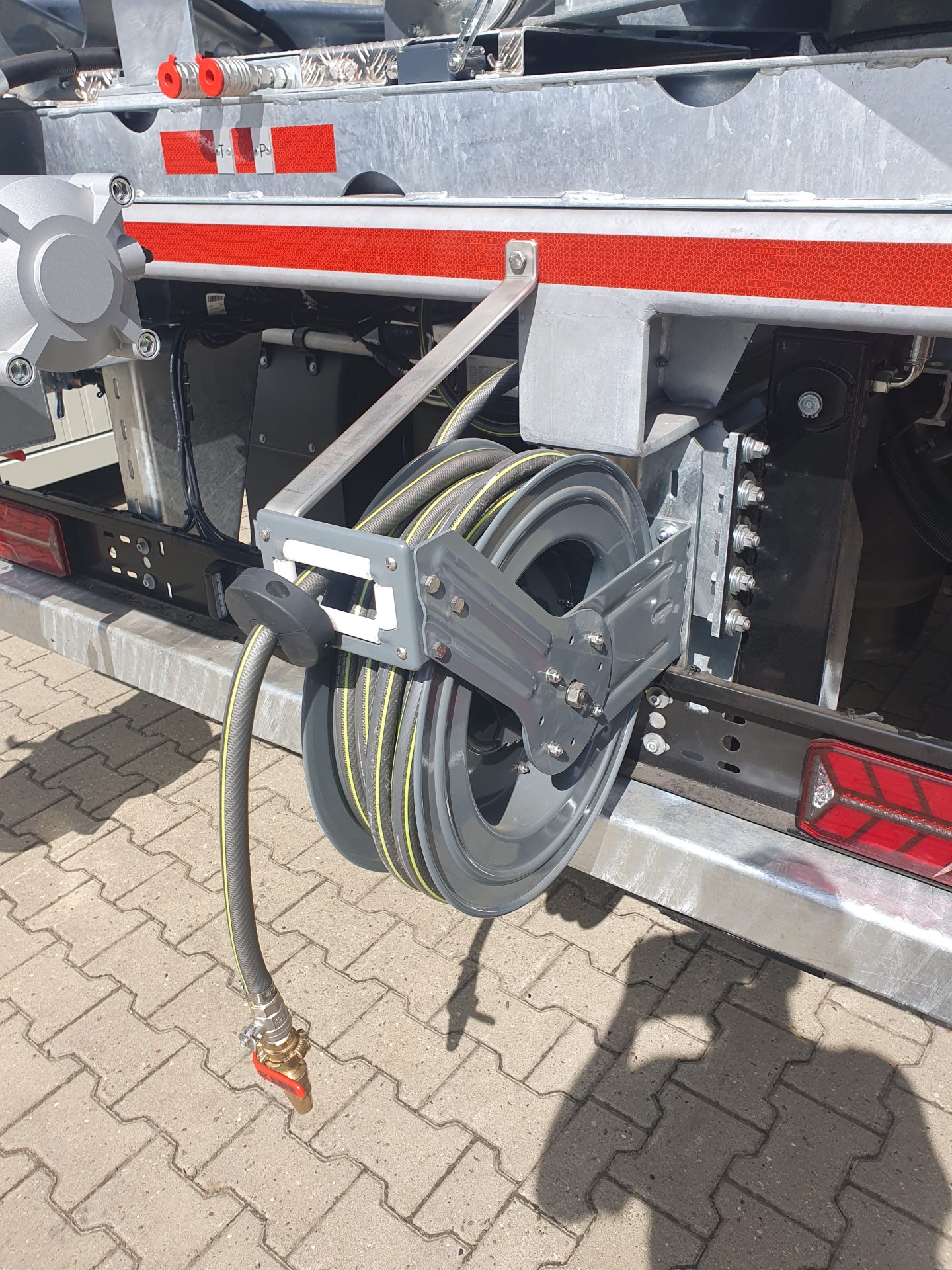

o GEKA-Schlauchtrommel
• 20m Schlauch
– Pneumatische Einrichtung
o Kompressor mit Entwässerungshahn

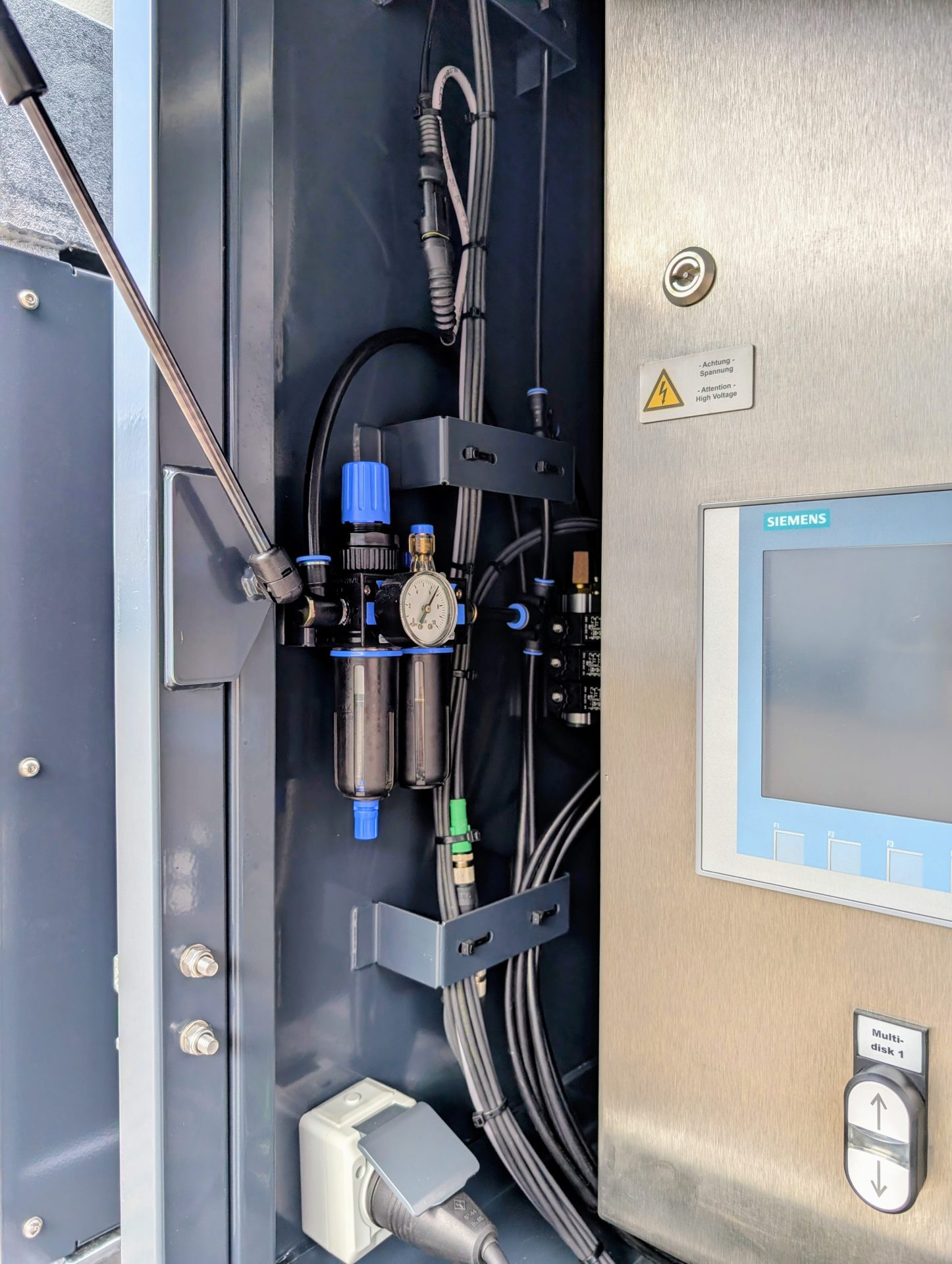

o Wartungseinheit mit Druckregler und Öler
o Pneumatikschieber (standardmäßig)
• Ventilblock
• Ventil Schieber Zulauf 1
• Ventil Schieber Filtrat
• Schalldämpfer
o Druckverstellung Multidisk
• Pneumatikzylinder
• Druckbehälter
• Mit Messuhr
• Ein- und Auslassventil

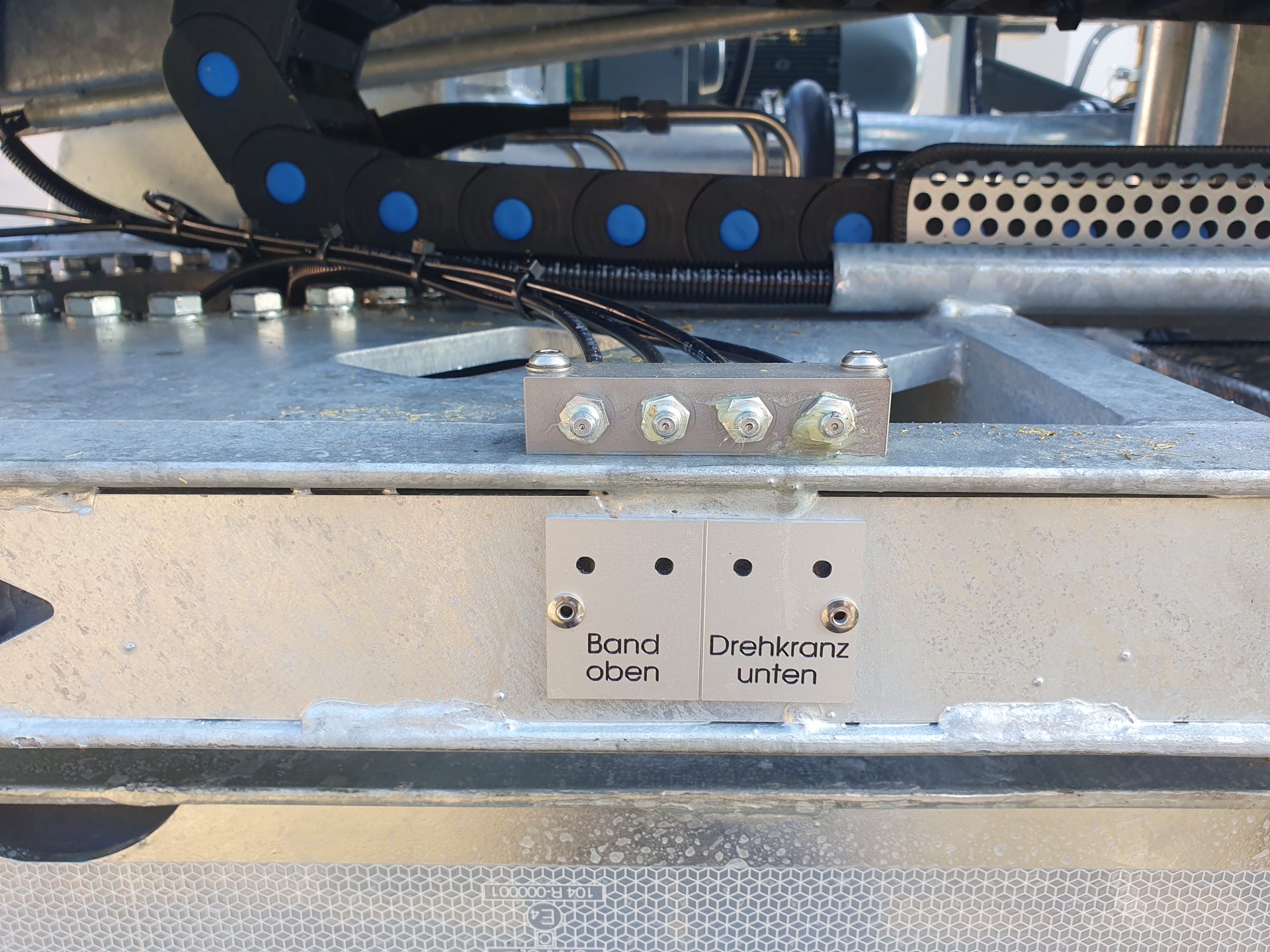

– Hydraulische Einrichtung
o Hydraulikpumpe (Standard 2,2kW)
o 5/2-Wege-Ventil Förderband heben/senken
o 5/2-Wege-Ventil Förderband ein- & ausfahren
o 5/2-Wege-Ventil Förderband schwenken links/rechts
o Ventile am Aufbaurahmen montiert
o Anschlüsse für externe Hydraulikversorgung
• P & T Extern
– Staumöglichkeiten
o Optional nach Kundenwunsch und vorhandenem Platz sind weitere Staufächer am Fahrzeug möglich
– Aufbauteile EURO-Jabelmann in RAL 7016
o Steuerungsschrank mit Bedienerklappe und Tür
• Verschließbar
o Versorgungsschrank mit Wartungsöffnung
• Hydraulikpumpe
• Wasserpumpe
– Zwischenrahmen und Unterkonstruktionen feuerverzinkt

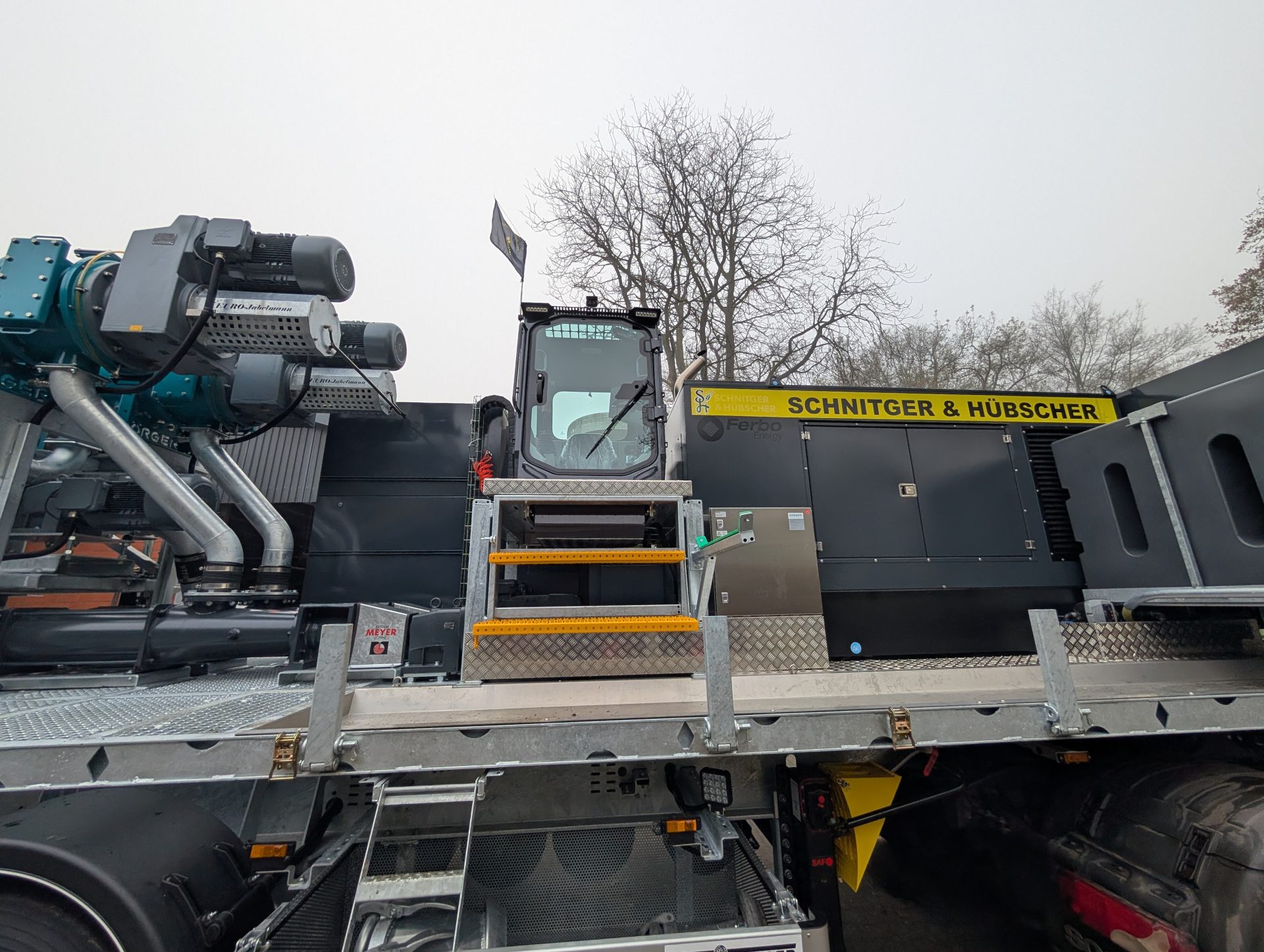

– Elektrische Versorgung
o Stromerzeuger der Fa. Ferbo
• 150 kVA
• Motor standardmäßig FPT
• 24V Batterieversorgung (sofern möglich)
• DSE-Steuerungsmodul mit Remote-Display
• Batterietrennschalter Hella
• Umpumpfunktion
• Tankvolumen 450l (optional mehr Volumen möglich)
– Unterverteilung
o Massekabel zur Erdung
• Erdungspunkt am Rahmen
– Optionen (teilweise gegen Aufpreis) möglich:
o Farbwunsch bei beschichteten Komponenten
o Hydraulikblock in separatem Staufach mit Verschlauchung (Platzmöglichkeiten müssen geprüft werden)
o Frequenzgesteuerte Geschwindigkeitsregelung der Trogförderschnecke
o Tränenblech anstelle von Lichtgitter

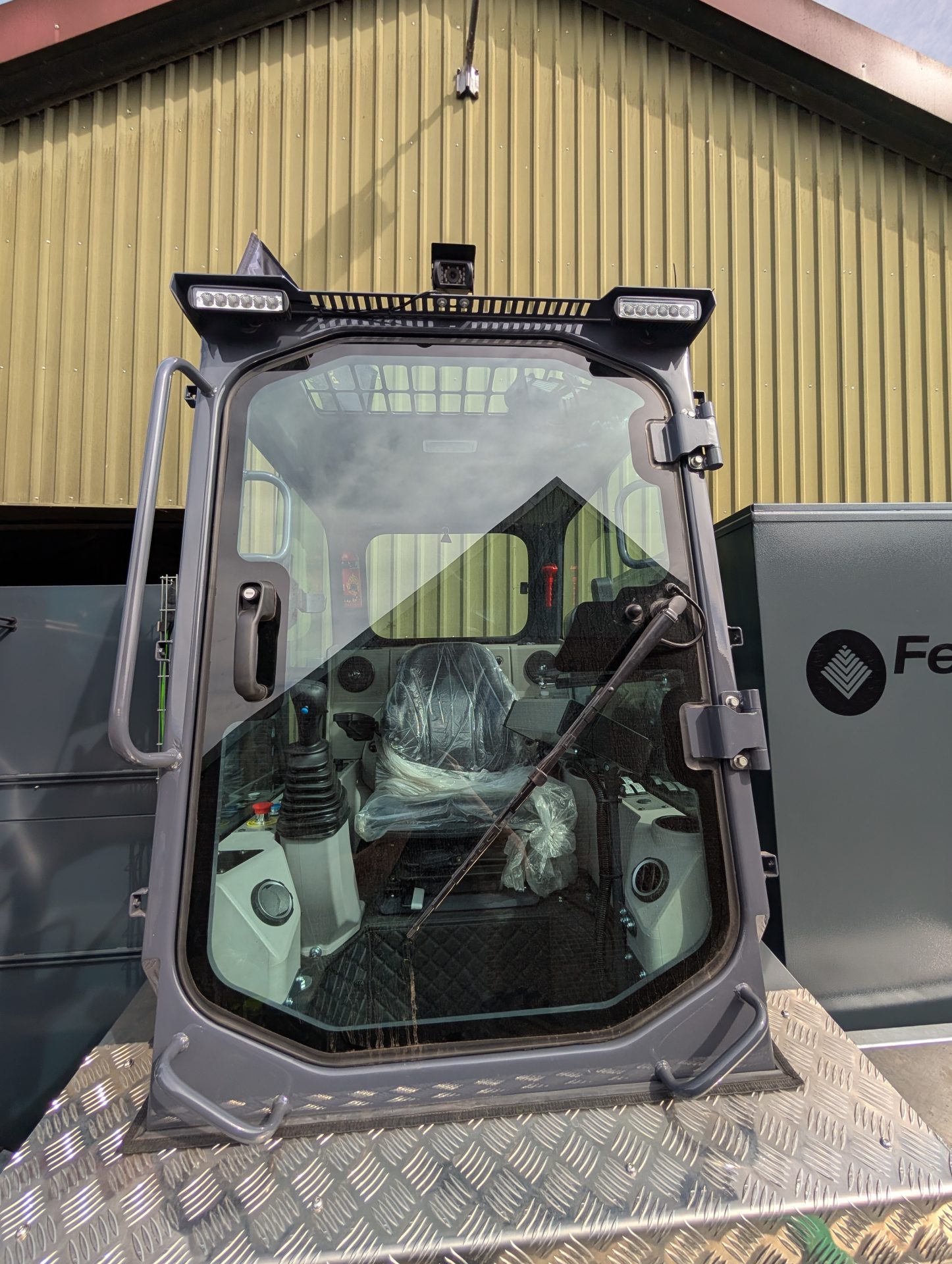

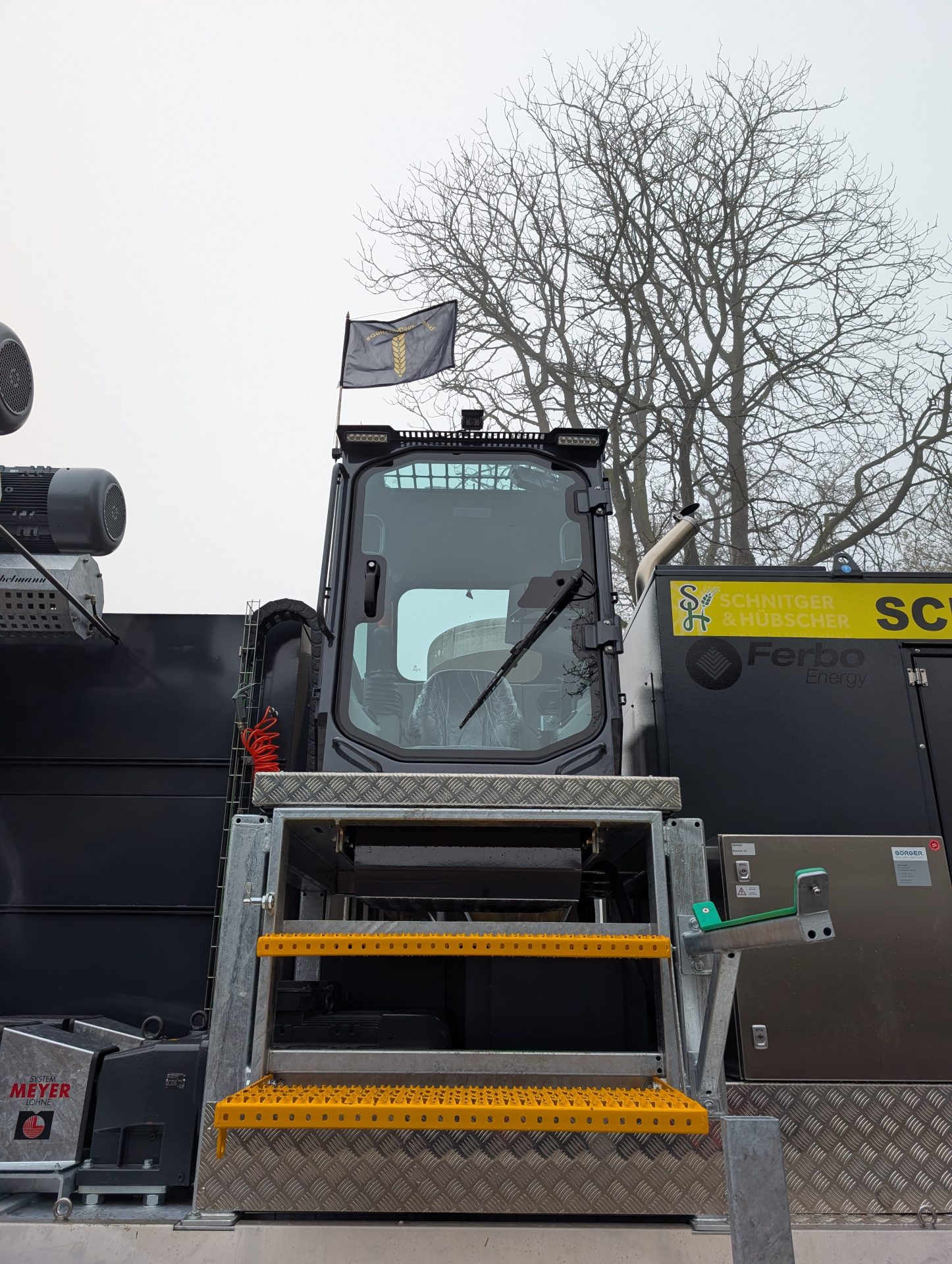

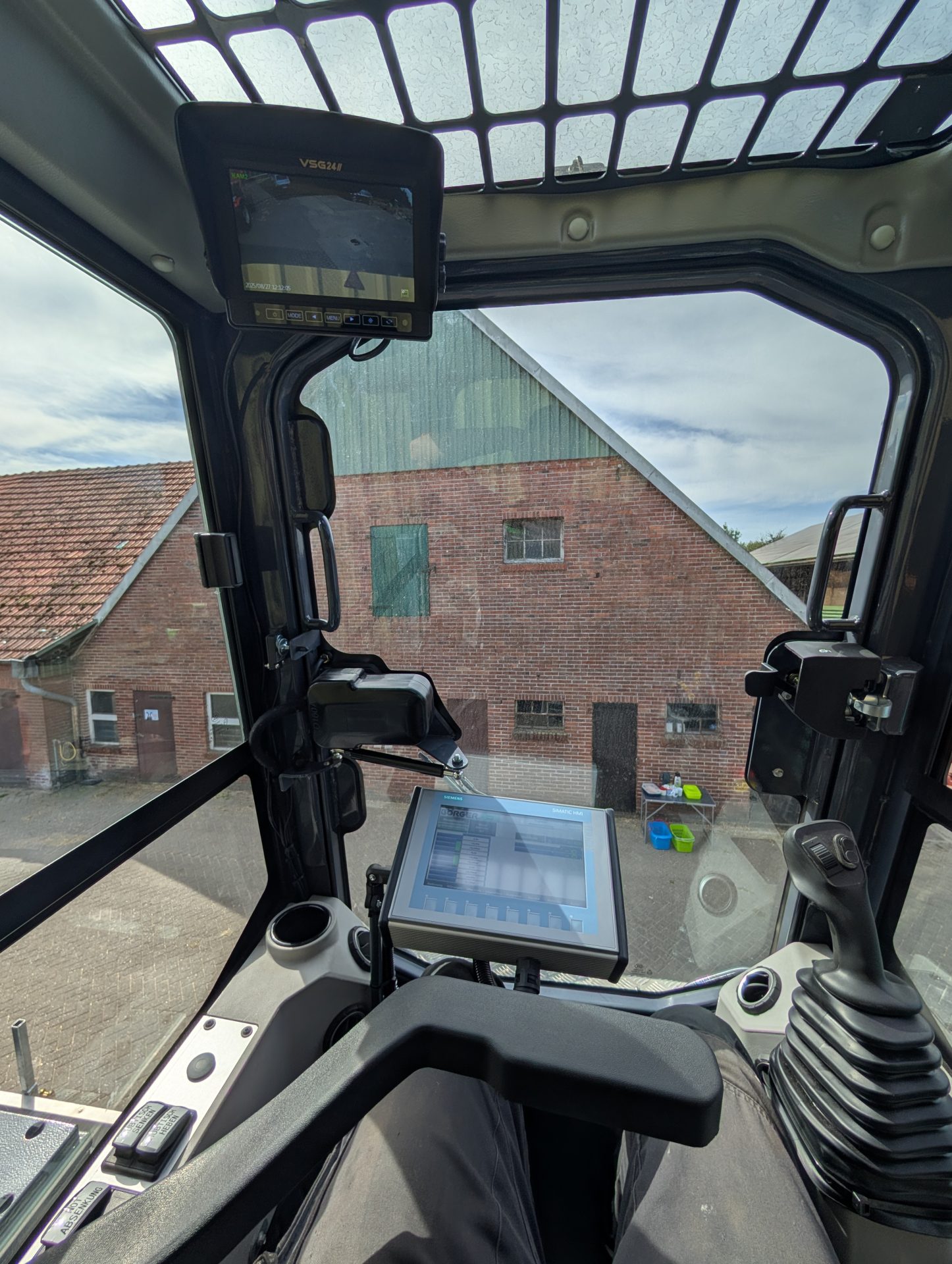

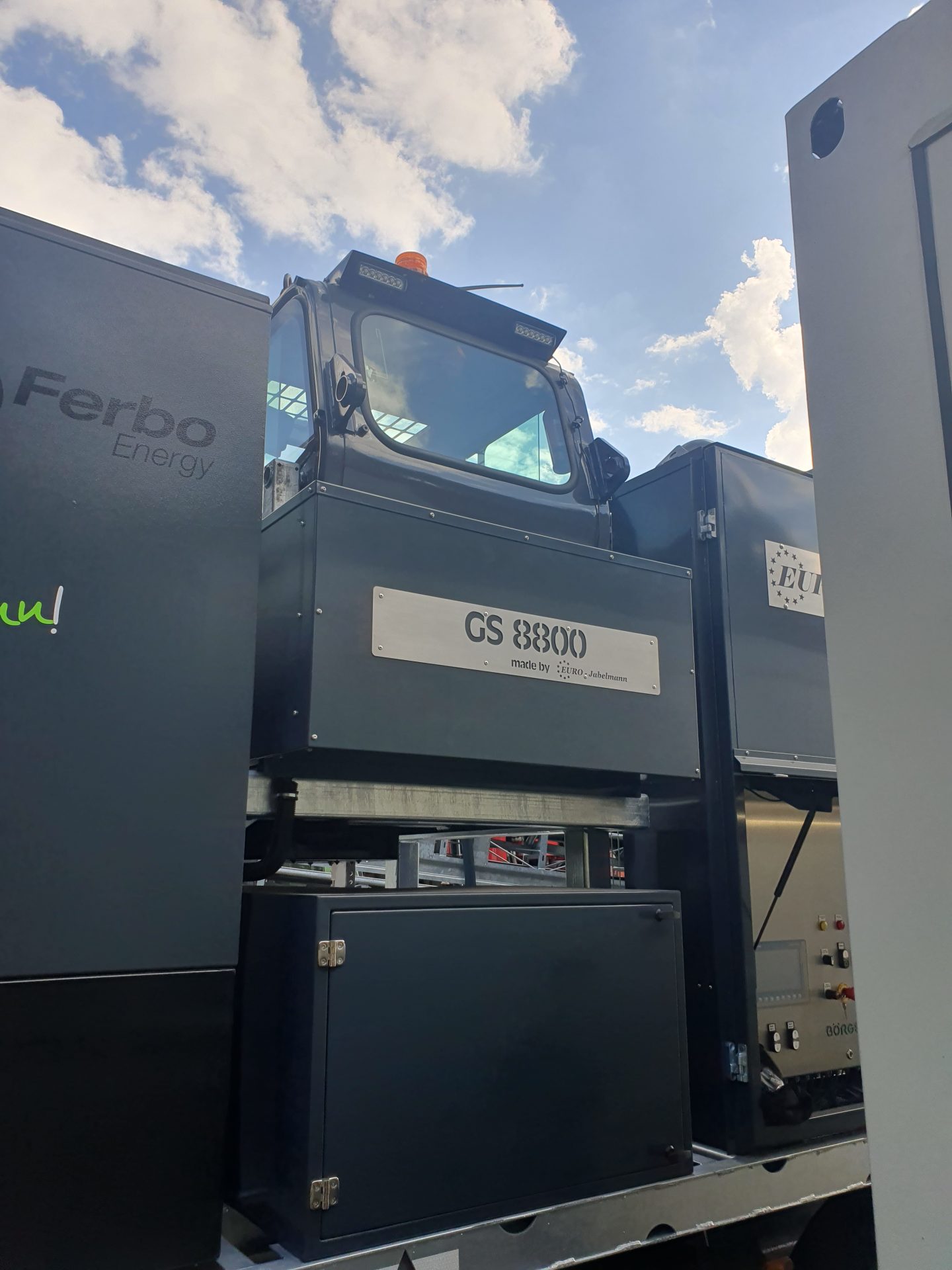

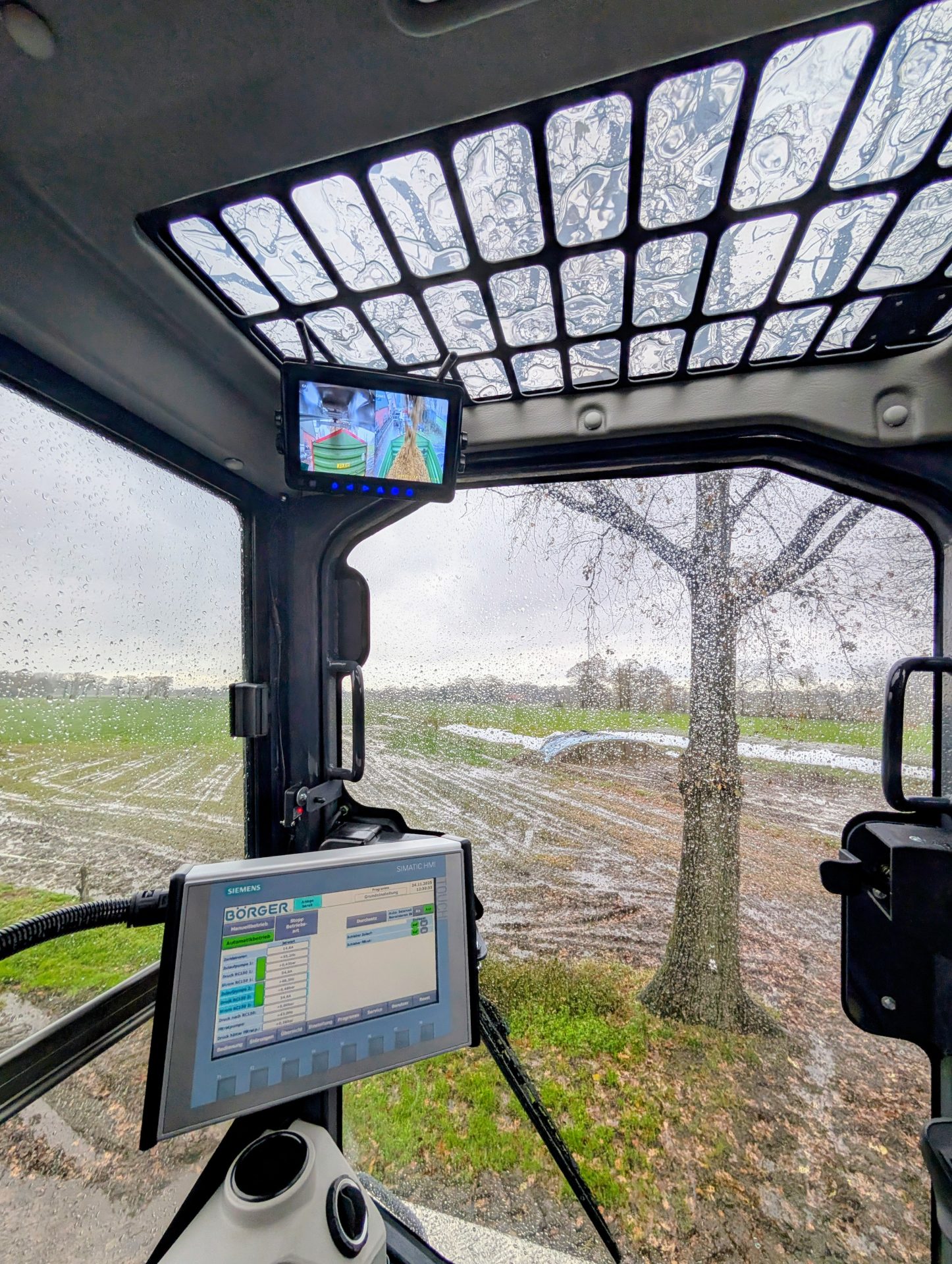

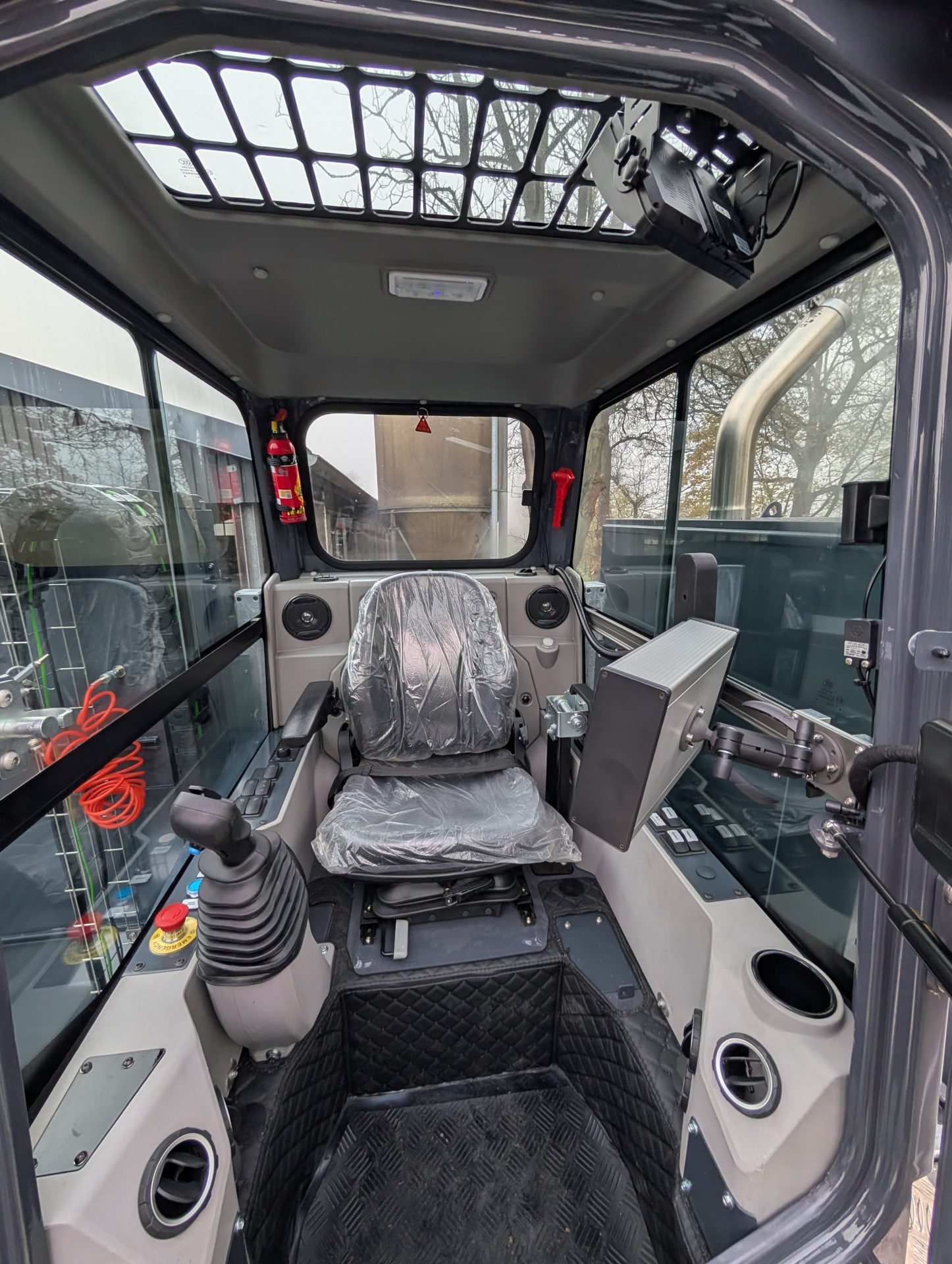

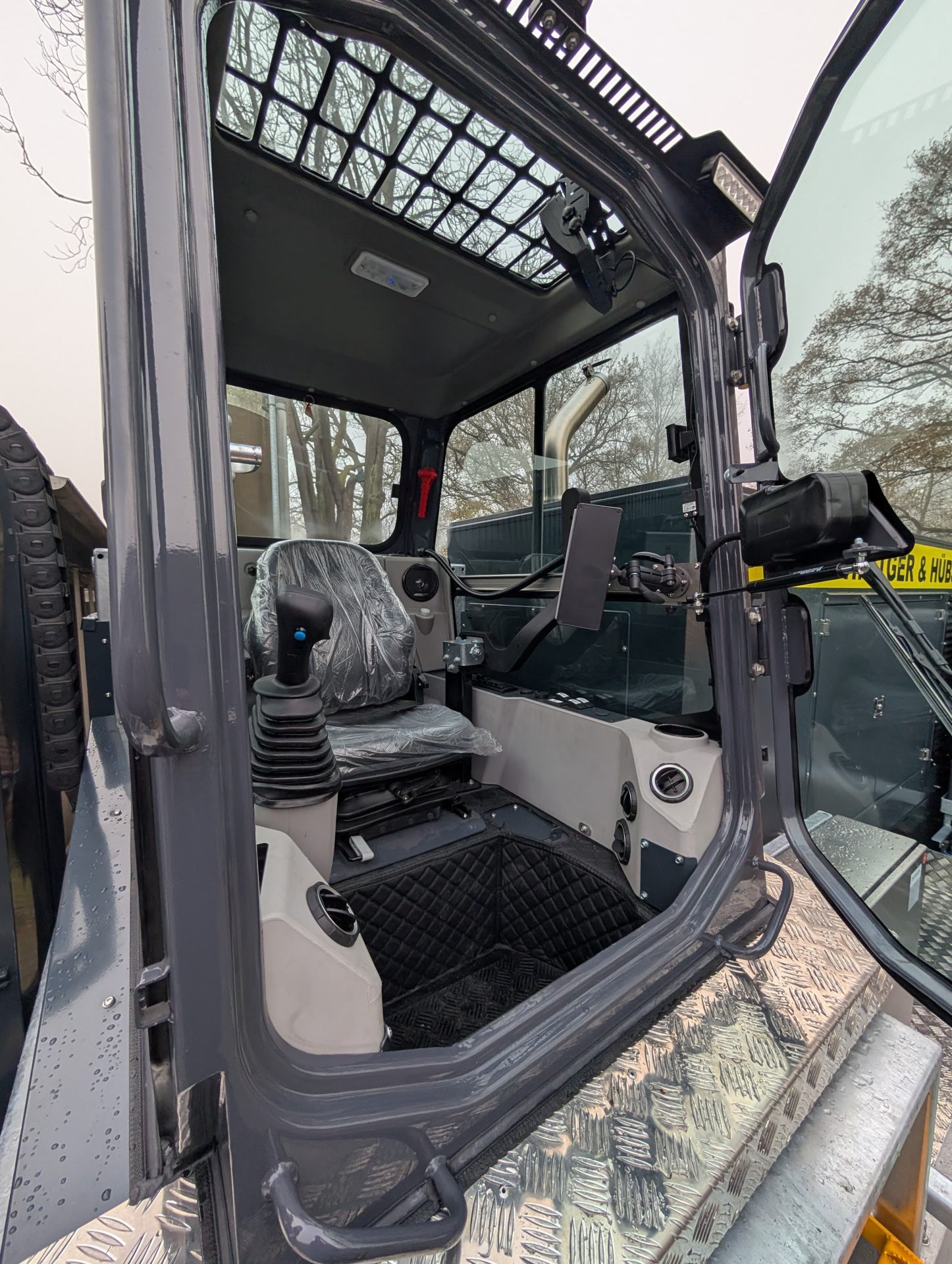

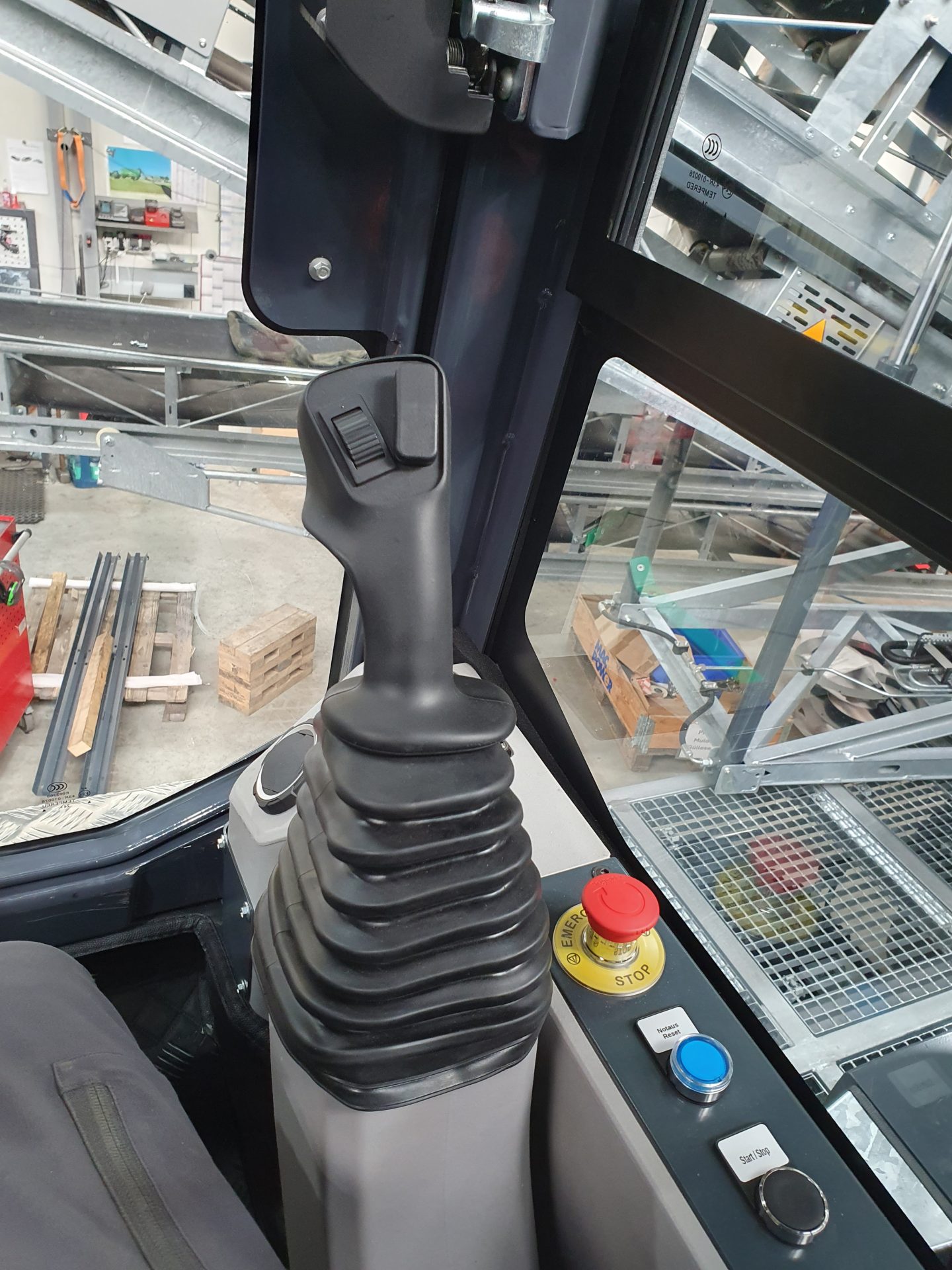

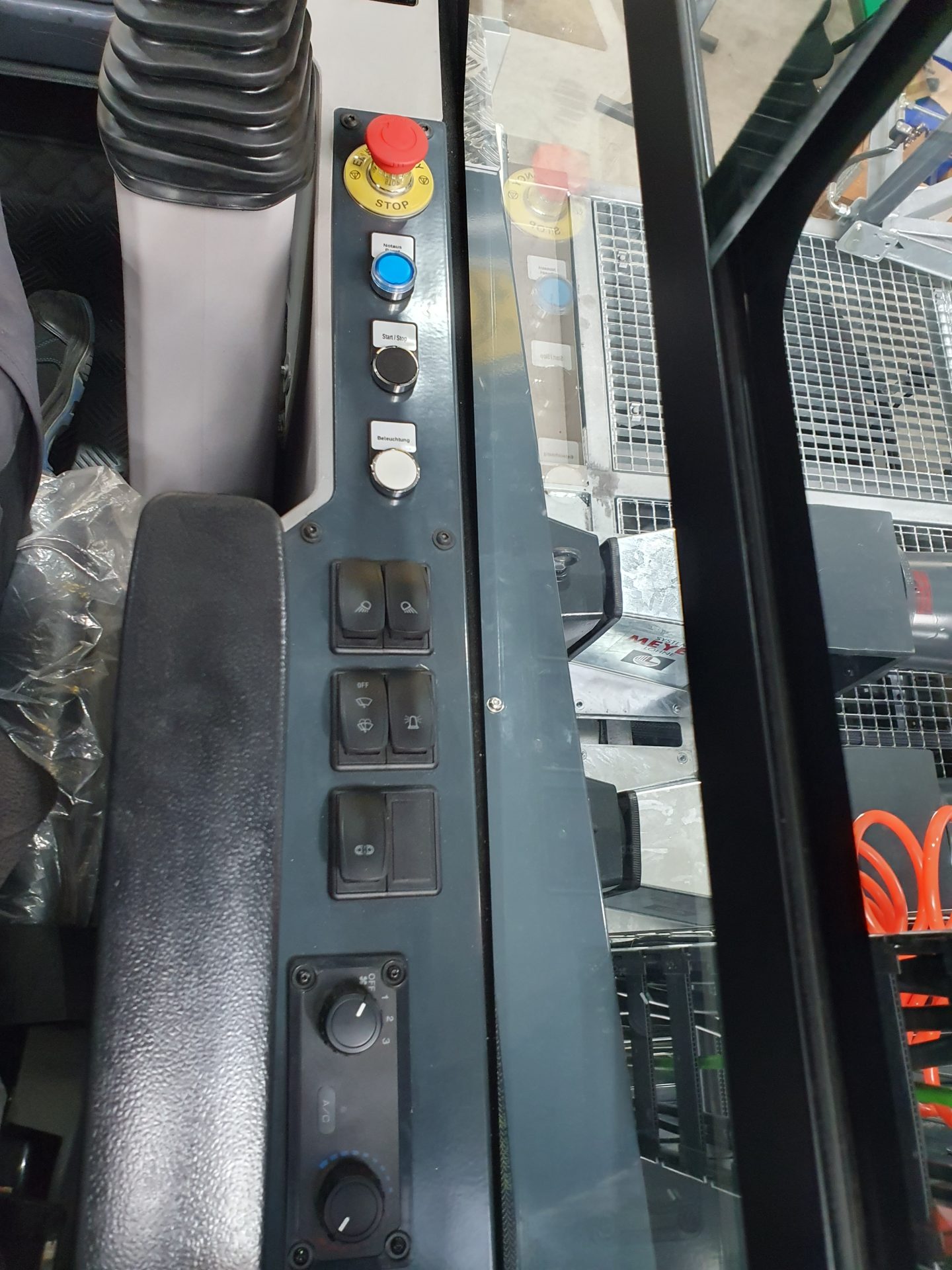

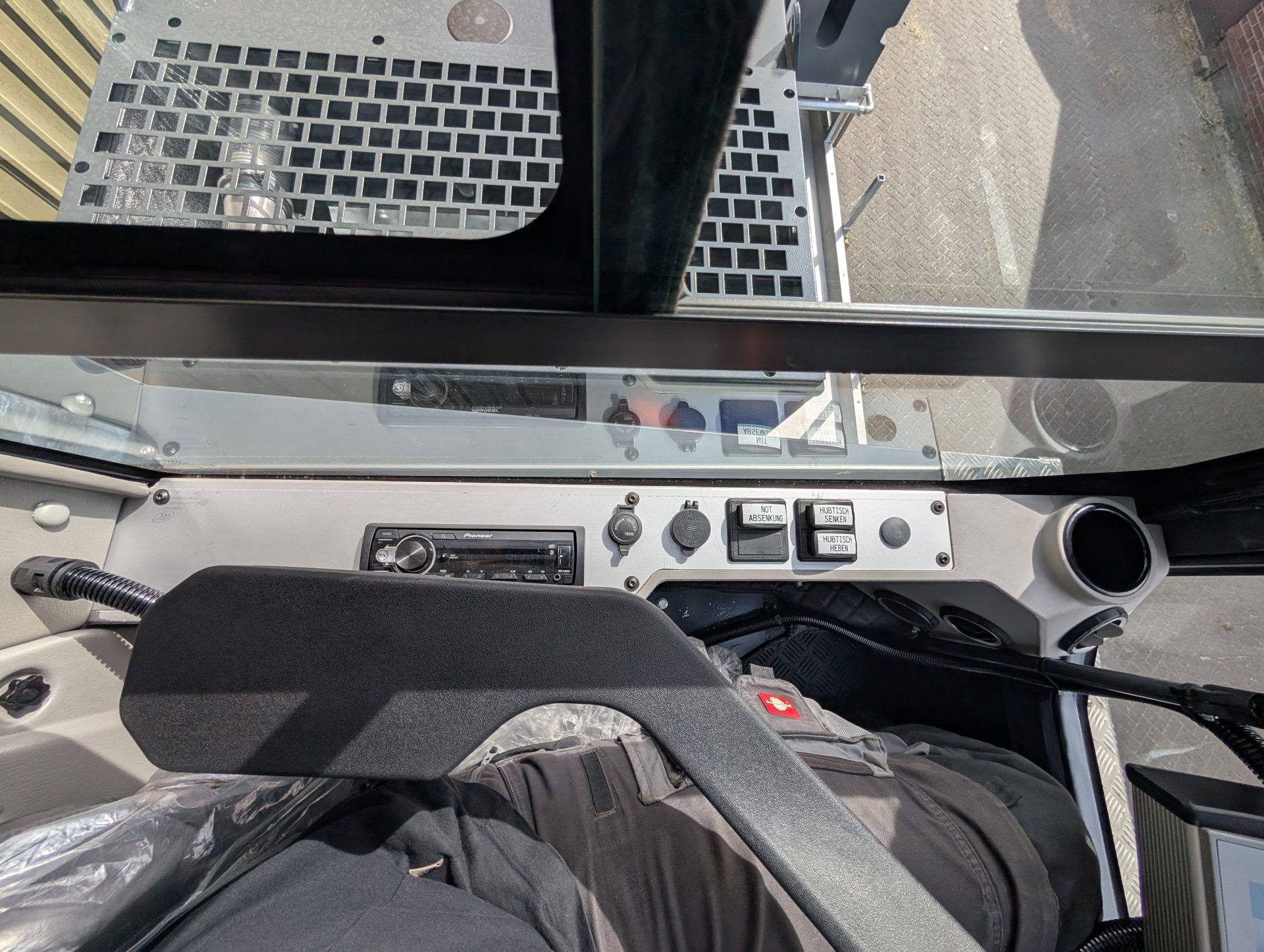

o Bedienerkabine hinter Steuerungsschrank
• Zweites Siemens Display
• Kabine höhenverstellbar über Hubtisch
• Sitz
• Beheizt mit Heizung unter dem Sitz
• Belüftet mit Lüfter
o Rotorrechen RR6000 anstelle RR9000
o Schieber abweichend vom Standard
• Handbetätigt
• Hydraulisch
o Alternative Zuführpumpen abweichend vom Standard:
• Wangen
• APT
• BÖRGER
• Kundenwunsch
o Ersatzteilpaket
o Zubehör
• Y-Ansaugstutzen 8" auf 2x 6"
• Reduzierstück 8" auf 6"
• 6" Schlauch mit KKV-Anschluss (Saugschlauch)
• Flachschlauch 6" mit KKV 20 m (für Flüssigphase)
Zusätzliche Ausrüstung (gegen Mehrpreis)
Artikelnummer | Bezeichnung | Preis |
Alle Preise zzgl. MwSt. ab Lager Itterbeck; Finanzierung und Anlieferung gegen Mehrpreis möglich.
