EURO-Jabelmann Gülleseparator GS 8800/1



Fahrzeug wird kundenseitig gestellt:

– Radabstand min. 5200mm

– Doppelachse hinten (Starr oder mit Lenkachse möglich)

– Mindestaufbaulänge 8m

– Achslasten müssen beachtet werden



Technik bestehend aus:



– 2x BÖRGER RC 150 HP

    o Leistung ca. 100m³/h bis 280m³/h möglich (Gesamtleistung)

    o TS-Gehalt Dickstoffmasse 20-35%

    o Austrittsmenge Dickstoffmasse 2-16t (pro Separator)

    o Mindest-TS-Gehalt 5% bei Zufuhr

    o Druckbereich 1-6bar

    o Pneumatisch verstellbar

    o 2x Vorratsbehälter für Multidiskverstellung



– Vorgeschalteter BÖRGER Rotorrechen RR9000 (Optional: RR6000)

    o Antriebsleistung max. 15kW

    o Durchsatz bis max. 540m³/h

    o Betriebsdruck max. 2bar

    o Max. Mediumtemperatur 80°C

    o Umgebungstemperatur 0-40°C

    o 8“ Anschluss



– Ansaugung

    o 2x Meyer Lohne MEF 1S125 GF

       • Schneckenexzenterpumpen

    o Sammeltonne

       • Zulauf 8“

       • Abgang 2×6“

    o Zulauf 8“ (200mm) Rohrleitung beidseitig mit KKM-Schnellkupplung

       • Fahrerseite & Förderbandseite

    o Schieber beidseitig (standardmäßig pneumatisch)

    o Steinfang mit Öffnung zur täglichen Reinigung



– Flüssigphase

    o Filtratpumpe BÖRGER FL776

       • Förderleistung pro Umdrehung ca. 8,4l

       • Förderstrom Q max. 240 m³/h

       • Drehzahl 50-600 1/min

       • Betriebsdruck max. 8 bar

    o Abgang 6“ Rohrleitung mit KKM-Schnellkupplung



– Steuerungstechnik der Fa. BÖRGER

    o Einzelpumpensteuerung

    o Vorgeschalteter Zerkleinerer

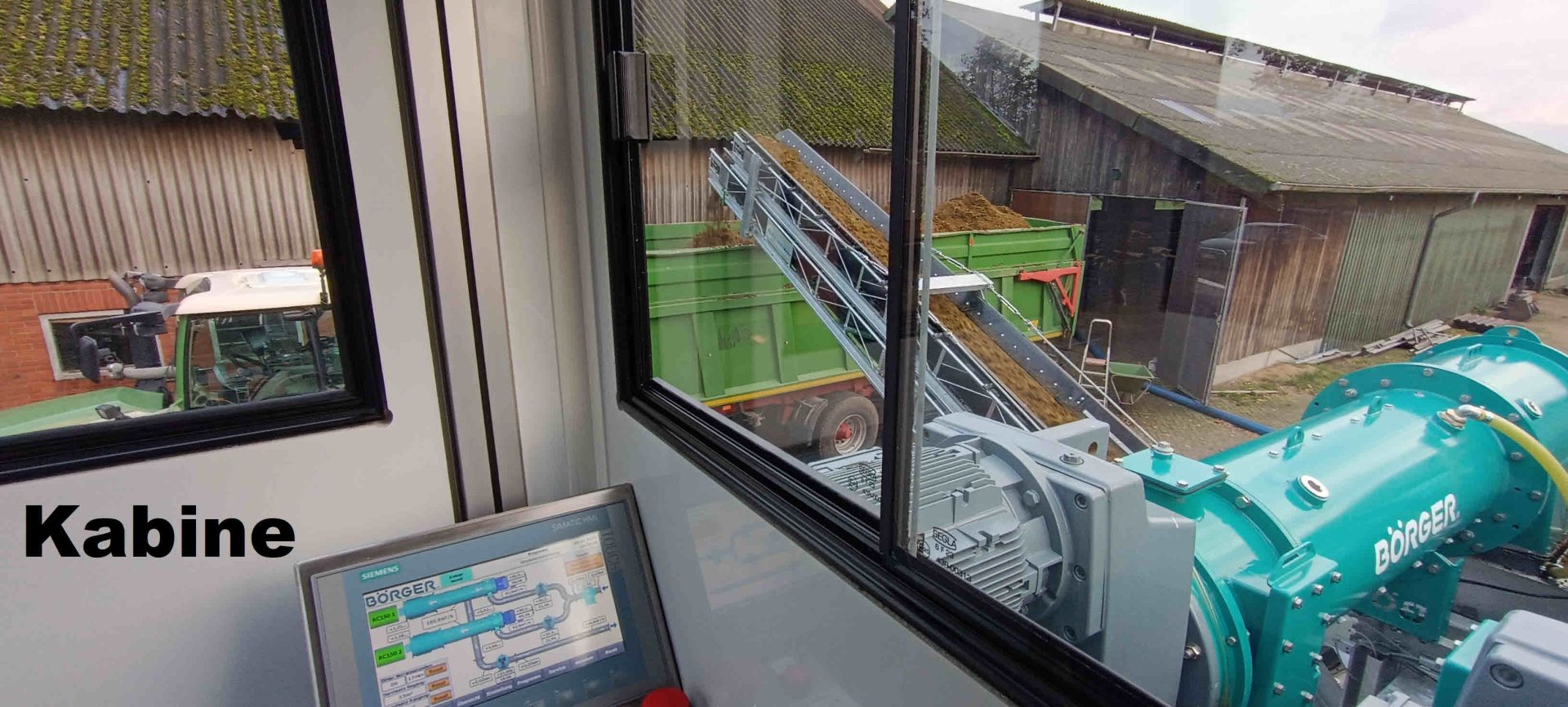

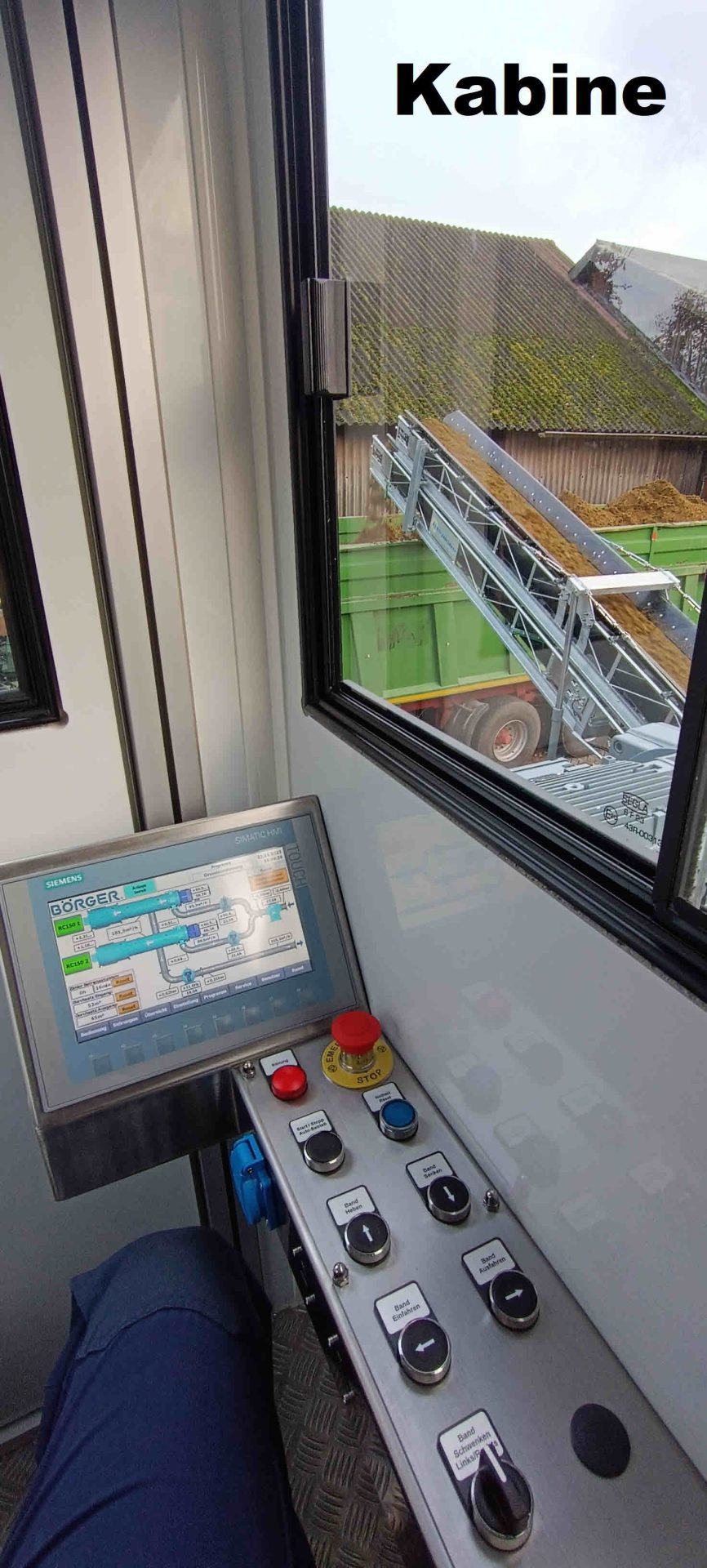

    o Zentraler Schaltschrank (Steuerungseinheit mit Siemens-Steuerung)

    o 2x Frequenzumrichter-Schränke belüftet

       • Frequenzumrichter Siemens

           • 1x Zerkleinerer

           • 2x Zulaufpumpen

           • 1x Filtratpumpe

           • 2x Separatoren

    o Unterverteilung für die einzelnen Schaltschränke

    o Fernwartungsmodul IXON (GSM-Modul)

       • SIM-Karte (Datenkarte) ist kundenseitig vor Inbetriebnahme zu stellen

    o Drucküberwachung mit Ifm Sensoren

    o Sicherheitsabschaltung Not-Aus



– Teleskopierbares Förderband

    o Elektroklemmkasten

    o 7m oberes Band

    o 4m hydraulisch teleskopierbares Band

    o Überladehöhe variiert je nach Fahrzeughöhe

    o Hydraulische Höhenverstellung

       • Mit Schlauchbruchsicherung

    o Hydraulische Schwenkeinrichtung um 200°

    o Trommelmotoren mit 2,2kW Leistung

    o Schüttkegelsensor (Lichttaster) zur automatischen Abschaltung bei Erreichen des Füllstands

       • Überbrückbar in der Steuerung

    o Endlagen über Rollentaster

    o Funkfernbedienung

       • Akkubetrieben

       • Ersatzakku

       • Ladegerät 12V

    o Kabelfernbedienung



– Querförderer

    o Trogförderschnecke unter Separatorenauswurf

    o Abschaltung bei Öffnen der Serviceklappe



– Schmierung

    o Zentrale Schmierblöcke

       • Förderbandseite

       • Gekennzeichnet



– Beleuchtung (230V)

    o LED-Strahler vorne am Band

    o LED-Strahler am Schneckenkasten

    o LED-Strahler Fahrerseite

    o LED-Strahler Förderbandseite

    o Lichtmast pneumatisch höhenverstellbar

       • 3,5m Masthöhe

       • 6 LED-Arbeitsscheinwerfer

    o Schaltbar

       • Am Steuerungsschrank

       • Mittels Funkfernbedienung

       • Mittel Kabelfernbedienung



– Wasserversorgung

    o Kreiselpumpe

       • Gehäuse: Edelstahl

       • Max. Wassertemperatur 0-50°C

       • Max. zul. Betriebsdruck 6bar

       • Max. Fördermenge 50l/min

       • 1,1 kW Leistung

    o Elektronischer Druckschalter

       • Einstellbarer Druckbereich 0,5 – 8bar

       • Max. Betriebsdruck 10bar

       • Max. Wassertemperatur 5-45°C

       • Max. Durchfluss <120 l/min

    o Wassertank

       • Tankgröße variiert je nach vorhandenem Platz am Fahrzeug

    o GEKA-Schlauchtrommel

       • 20m Schlauch



– Pneumatische Einrichtung

    o Kompressor mit Entwässerungshahn

    o Wartungseinheit mit Druckregler und Öler

    o Pneumatikschieber (standardmäßig)

       • Ventilblock

       • Ventil Schieber Zulauf 1

       • Ventil Schieber Zulauf 2

       • Ventil Schieber Filtrat

       • Schalldämpfer

    o Druckverstellung Multidisk

       • Pneumatikzylinder

       • Druckbehälter

           • Mit Messuhr

           • Ein- und Auslassventil

    o Druckluftkessel mit Anschluss an Filtratleitung zum Ausblasen



– Abstützung

    o Querträger

       • Dient als Flansch der Stützen

       • Dient als Druckluftkessel für Filtrat

    o Hydraulische Stützen

       • Doppelwirkend

       • Fahrerseite

       • Förderbandseite



– Hydraulische Einrichtung

    o Hydraulikpumpe (Standard 2,2kW)

    o 5/2-Wege-Ventil Abstützung Fahrerseite

    o 5/2-Wege-Ventil Abstützung Förderbandseite

    o 5/2-Wege-Ventil Förderband heben/senken

    o 5/2-Wege-Ventil Förderband ein- & ausfahren

    o 5/2-Wege-Ventil Förderband schwenken links/rechts

    o Ventile am Rahmen montiert

    o Anschlüsse für externe Hydraulikversorgung

       • P & T Extern



– Staumöglichkeiten

    o 2x Aufbewahrungsfach mit Rollladen aus Aluminium (Brossbox)

    o Stauraum quer hinter Fahrerhaus

       • 4×6“x2,3m Gülleschläuche



– Aufbauteile EURO-Jabelmann in RAL 7016

    o Steuerungsschrank mit Bedienerklappe und Tür

       • Verschließbar

    o Versorgungsschrank mit Wartungsöffnung

       • Hydraulikpumpe

       • Wasserpumpe

    o Schlauchkabinett verkleidet



– Zwischenrahmen und Unterkonstruktionen feuerverzinkt



– Elektrische Versorgung

    o Stromerzeuger der Fa. Ferbo

       • 150 kVA

       • Motor standardmäßig FPT

       • 24V Batterieversorgung (sofern möglich)

       • DSE-Steuerungsmodul mit Remote-Display

       • Batterietrennschalter Hella

       • Umpumpfunktion

       • Tankvolumen 450l



– Unterverteilung

    o Massekabel zur Erdung

       • Erdungspunkt am Rahmen



– Optionen (teilweise gegen Aufpreis) möglich:

    o Farbwunsch bei beschichteten Komponenten

    o Hydraulikblock in separatem Staufach mit Verschlauchung

    o Frequenzgesteuerte Geschwindigkeitsregelung der Trogförderschnecke

    o Kranstützen zur Abstützung

       • Größer als der Standard

       • Hydraulikaggregat wird ebenfalls größer

    o Tränenblech anstelle von Lichtgitter

    o Wassertank anstelle des Schlauchkabinetts

    o Staufach mit Rollo für Wasserpumpe

    o Staufächer nach Kundenwunsch bei vorhandenem Platz am Fahrzeug

    o Beleuchtete Staufächer

    o Rotorrechen RR6000 anstelle RR9000

    o Schieber abweichend vom Standard

       • Handbetätigt

       • Hydraulisch

    o Alternative Zuführpumpen abweichend vom Standard:

       • Wangen

       • APT

       • BÖRGER

       • Kundenwunsch

    o Ersatzteilpaket

    o Zubehör

       • Y-Ansaugstutzen 8“ auf 2×6“

       • Reduzierstück 8“ auf 6“

       • 6“ Schlauch mit KKV-Anschluss (Saugschlauch)

       • Schaumstoffball zur Reinigung

       • Flachschlauch 6“ mit KKV 20m (für Flüssigphase)
